تفاصيل المنتج:
|
| اسم المنتج: | درووركس | مواد: | الكربون الصلب |
|---|---|---|---|
| معالجة: | صقل | طلب: | التنقيب عن النفط |
| COC: | تزود | حالة: | جديد |
| إبراز: | مكونات جهاز الحفر من الصلب الكربوني,مكونات جهاز الحفر بالطرق,حفر API |
||

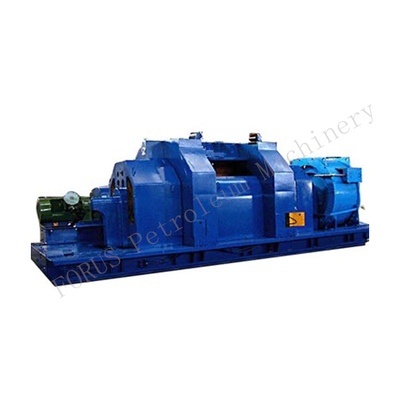

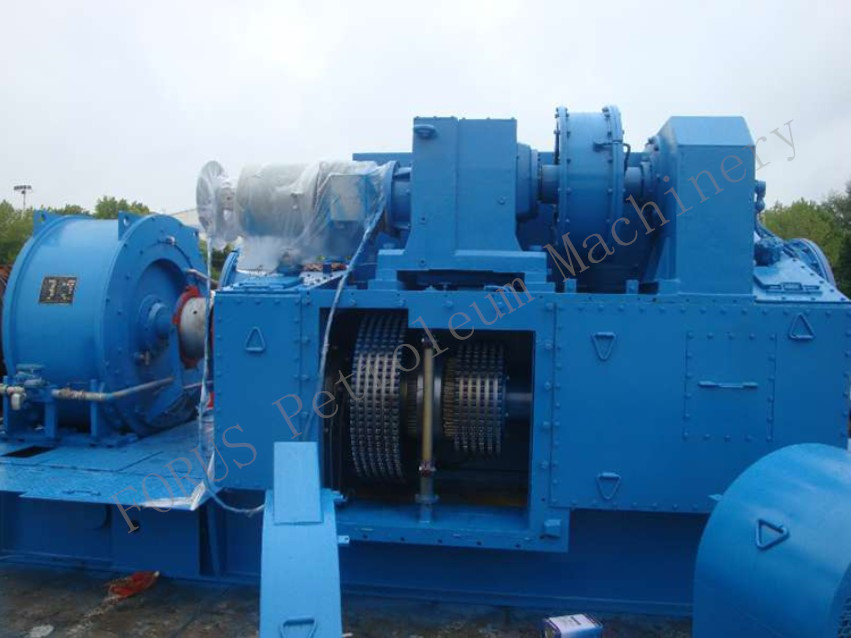

مكونات جهاز الحفر RG جهاز حفر آبار النفط JC50 Drawworks
ميزة:
يتوافق تصميم وتصنيع أدوات السحب مع API Spec 7K و SY / T 5532 ، معيار أدوات السحب لمنصات حفر النفط ؛أدوات السحب
السلسلة عبارة عن مجموعات كاملة ، مع أسطوانة واحدة أو أسطوانة مزدوجة ، وهيكل متعدد الأعمدة مدفوعًا بالطاقة الميكانيكية أو الكهربائية ؛بين الفرامل الرئيسية
والفرامل المساعدة مرتبة لتلبية متطلبات نقل الطاقة وعمليات الحفر / صيانة الآبار.الونش يعتمد المدمج
التحكم في النظام الهيدروليكي والنظام الهوائي والنظام الكهربائي ، وهو سهل التشغيل ؛يعتمد صندوق التروس الخاص برافعة الدفع الكهربائي على
معدات التشحيم القسري مع سطح أسنان صلب ذو معامل كبير ؛يمكن تثبيت الرافعة ووحدة الطاقة الخاصة بها على سكة انزلاقية ، مما يجعلها مناسبة
وسائل النقل ؛
تخصيص
| نموذج | جي سي 14 | JC18 / 11 | JC21 / 11 | JC28 / 11 | جي سي 20 | جي سي 30 | جي سي 40 | جي سي 50 | جي سي 70 |
| قوة (حصان) | 350 | 450 | 550 | 735 1000 | 550 | 750 | 1000 | 1500 | 2000 |
| سحب الخط السريع (lbf) | 31473 | 40465 | 44962 | 47209 | 44962 | 47200 | 62946 | 78683 | 109032 |
| قطر خط الحفر (بوصة) | 7/8 بوصة | 7/8 بوصة | 1 "؛ 1 1/8" | 1 1/8 "؛ 1 1/4" | 1 "؛ 1 1/8" | 1 1/8 "؛ 1 1/4" | 1 1/4 بوصة | 1 3/8 " | 1 1/2 " |
| التروس | - | - | - | - | - | - | 4 أمامي 2 عكسي | 6 أمامي 2 عكسي | 6 أمامي 2 عكسي |
| قطر الأسطوانة الرئيسية × العرض (بوصة) | 13.9 × 31.5 | 16.89 × 35.91 | 17.72 × 35.91 × 20.5 × 35.91 | 22 × 40.94 25 × 44 | 17.72 × 35.91 | 22 × 40.94 | 25.2 × 47.56 | 26.97 × 50.79 | 26.97 × 50.79 |
| قطر أسطوانة الرافعة × العرض (بوصة) | - | 12.76 × 35.91 (تزاوج محدد) | 13.39 × 37.2 (تزاوج محدد) | 13.39 × 37.2 (تزاوج محدد) 13.39 × 41 | - | - | - | - | - |
| قطر محور الفرامل (القرص) × العرض (بوصة) | فرامل الشريط 38.19 × 8.27 | فرامل الشريط 42.13 × 8.27 | فرامل الشريط 42.13 × 10.51 (تبريد بالماء) | فرامل الشريط 45 × 10.51 (تبريد بالماء) فرامل الشريط 50 × 10.51 (تبريد بالماء) | فرامل الشريط 42.13 × 12 (تبريد بالماء) | مكبح قرصي PZ40 59 x 2.36 | مكبح قرصي PZ40 59 × 2.99 | مكبح قرصي PZ40 59.84 × 2.99 | مكبح قرصي PZ40 59.84 × 2.99 |
| الفرامل المساعدة | / | مكبح الماء / 124WCB | 224WCB | 324WCB 236WCB | 224WCB | 324WCB | FDWS40 | DWS50 | DWS70 |
| القابض الرئيسي | ATD224H | ATD224H | ATD324H | ATD330H | ATD324H | ATD330H | LT1070 / 200T (منخفض) LT900 / 250T (مرتفع) | LT1168 / 305T (منخفض) LT965 / 305T (مرتفع) | LT1168 / 305T (منخفض) LT900 / 305T (مرتفع) |
| الوزن (رطل) | 6945 | 13999 | 14504 | 23170 27586 | 10882 | 17972 | 71379 | 93088 | 107116 |
| نموذج | JC30DB | JC40DB | JC40DJ | JC40DZ | JC50DB | JC50D | JC70DB | JC70D | JC90DB |
| قوة (حصان) | 750 | 1000 | 1000 | 1000 | 1000 | 1500 | 2000 | 2000 | 3000 |
| سحب الخط السريع (lbf) | 47210 | 62947 | 62947 | 62947 | 78683 | 78683 | 109032 | 109032 | 145000 |
| قطر خط الحفر (بوصة) | 1 1/8 "؛ 1 1/4" | 1 1/4 بوصة | 1 1/4 بوصة | 1 1/4 بوصة | 1 3/8 " | 1 3/8 " | 1 1/2 " | 1 1/2 " | 1 3/4 بوصة |
| التروس | تنظيم السرعة ستبليس | تنظيم السرعة ستبليس | 4 سرعات | 4 سرعات | 2 سرعات تنظيم السرعة ستبليس | 4 للأمام 4 تنظيم السرعة بدون خطوات | 2 سرعات تنظيم السرعة ستبليس | 4 للأمام 4 تنظيم السرعة بدون خطوات | 2 سرعات تنظيم السرعة ستبليس |
| الأسطوانة الرئيسية (في) | 22.05 × 40.94 | 25.2 × 47.56 | 25.2 × 47.56 | 25.2 × 47.56 | 26.97 × 51.18 | 26.97 × 51.18 | 30.31 × 51.18 | 30.31 × 51.18 | Ф42 × 72.44 |
| قطر محور الفرامل (القرص) × العرض (بوصة) | مكبح قرصي أحادي PZ30 Ф59.05 x 2.36 | مكبح قرصي أحادي PZ40 Ф59.05 x 2.36 | مكبح قرصي PZ40 Ф59.05 x 2.36 | فرامل الفرقة | مكبح قرصي أحادي PZ50 Ф59.84 × 2.99 | مكبح قرصي PZ50 Ф59.84 × 2.99 | مكبح قرصي PZ70 Ф59.84 × 2.99 | مكبح قرصي PZ70 Ф59.84 × 2.99 | مكبح قرصي Ф86.6 x 2.99 |
| نسبة سرعة مخفض التروس | 5.2 | 7.5 | 4 سرعات | 4 سرعات | 8.5 / 5 | / | 10.4 / 5.4 | / | 8.76 / 5.72 |
| الفرامل المساعدة | الفرامل الديناميكية للمحرك الرئيسي | الفرامل الديناميكية للمحرك الرئيسي | DWS40 فرامل التيار الدوامة المغناطيسية | 236WCB | الفرامل الديناميكية للمحرك الرئيسي | DWS50 فرامل التيار الدوامة المغناطيسية | الفرامل الديناميكية للمحرك الرئيسي | DWS70 فرامل التيار الدوامة المغناطيسية | الفرامل الديناميكية للمحرك الرئيسي |
| الوزن (رطل) | 41447 | 54816 | 51400 | 68511 | 77735 | 83731 + 27337 | 100376 | 88405 + 37337 | 168083 |
| عرض النقل (قدم) | 10.5 | 10.5 | 8.5 | 10.5 | 10.2 | 10.5 | 10.5 | 10.5 | 10.5 |
