تفاصيل المنتج:
|
| اسم المنتج: | صمام ترحيل الهواء | معيار: | ISO |
|---|---|---|---|
| الجزء لا.: | XJ-120 VL / O-3-1 / 2 | طلب: | جهاز حفر الآبار XJ750 |
| إبراز: | XJ-120 صمام ترحيل الهواء,صمام ترحيل الهواء لجهاز الحفر,أجزاء جهاز حفر الآبار ISO |
||

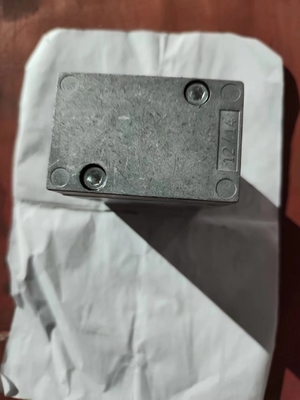

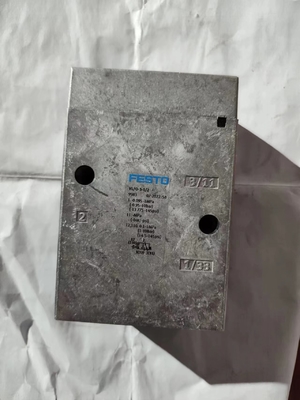

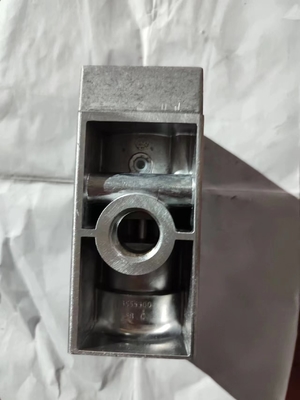

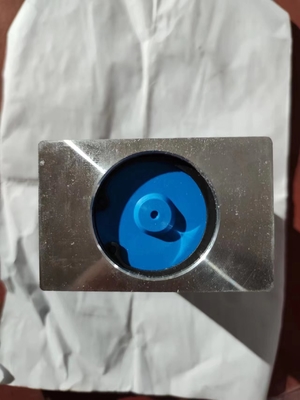

XJ750 Workover Rig Spare Parts Air Relay Valve XJ-120 VL / O-3-1 / 2
نظرة عامة على منتج جهاز الآبار
تنفيذ مواصفات API Q1 ، 4F ، 7K ، 8C ، RP500 وغيرها من المعايير الفنية ذات الصلة.
تتكون منصة الآبار بشكل أساسي من الأجزاء التالية: نظام الطاقة ، ونظام النقل ، ونظام الرفع ، ونظام الدوران ، ونظام التحكم ، وأرضية الحفر والحفر (القاعدة) ، والمعدات المساعدة ، إلخ.
يتكون نظام الطاقة بشكل أساسي من الهيكل ، والمحرك ، وناقل الحركة ، وما إلى ذلك ، ويتكون نظام النقل بشكل أساسي من صندوق نقل ، وعمود نقل ، وسلسلة ، وما إلى ذلك ، ويتكون نظام الرفع بشكل أساسي من ونش ، وحبل أسلاك فولاذية ، ورافعة ، وسيارة الخطاف ، وما إلى ذلك ، يتكون النظام الدوار بشكل أساسي من الصنابير ، والأقراص الدوارة ، إلخ.
خصائص المنتج
* يتم تثبيت أنظمة الطاقة والنقل والتحكم والرفع للمحرك الرئيسي لجهاز صيانة الآبار وكذلك الرافعة والديريك مركزيًا على الهيكل الذاتي الدفع لحقل النفط ، وهو سهل التركيب وسريع الحركة.
* محرك ديزل كاتربيلر وصندوق نقل هيدروليكي أليسون ، مطابقة معقولة ، كفاءة نقل عالية ، موثوقية عالية.
* حفر وإصلاح ذات استخدام مزدوج ؛
* تعتمد الرافعة ونش الأسطوانة المزدوجة ، وتعتمد الفرامل الرئيسية فرامل الحزام أو فرامل قرصية هيدروليكية ، والفرامل المساعدة تعتمد فرامل قرصية مبردة بالماء أو فرامل الماء.
* الرافعة عبارة عن صاري مفتوح أمامي ومزدوج القسم مائل للأمام ، ورفع هيدروليكي وقابل للسحب.
تشمل نماذج المنتجات الشائعة لجهاز حفر الآبار بشكل أساسي: XJ250 ، XJ350 ، XJ450 ، XJ550 ، XJ650 ، XJ750 ، إلخ.
XJ750 معلمة جهاز حفر الآبار
| النوع / المعلمة | SX5250TXJ | XJ350 | XJ450 | XJ550 | XJ650 | XJ750 | XJ850 |
| أقصى حمل خطاف ثابت | 675 كيلو نيوتن | 900 كيلو نيوتن | 1125 كيلو نيوتن | 1350 كيلو نيوتن | 1580 كيلو نيوتن | 1800 كيلو نيوتن | 2250 كيلو نيوتن |
| تصنيف تحميل هوك | 400 كيلو نيوتن | 600 كيلو نيوتن | 800 كيلو نيوتن | 1000 كيلو نيوتن | 1200 كيلو نيوتن | 1600 كيلو نيوتن | 1800 كيلو نيوتن |
| سرعة رفع الخطاف | 0.11-1.15 م / ث | 0.11-1.15 م / ث | 0.11-1.15 م / ث | 0.11-1.15 م / ث | 0.11-1.15 م / ث | 0.11-1.15 م / ث | 0.11-1.15 م / ث |
| نظام السفر | 3 × 4 | 4 × 5 | 4 × 5 | 4 × 5 | 4 × 5 | 5 × 6 | 5 × 6 |
| ارتفاع الرأس والعتاد م | 18،21،23 (قسم مزدوج ، هيدروليكي ، تلسكوبي) | 29 (قسم مزدوج ، هيدروليكي ، تلسكوبي) | 31 (قسم مزدوج ، هيدروليكي ، تلسكوبي) | 33 (قسم مزدوج ، هيدروليكي ، تلسكوبي) | 35 (قسم مزدوج ، هيدروليكي ، تلسكوبي) | 36 (قسم مزدوج ، هيدروليكي ، تلسكوبي) | 38 (قسم مزدوج ، هيدروليكي ، تلسكوبي) |
| شكل محرك الأقراص | 6 × 4 | 8 × 4 | 8 × 4 | 10 × 8 | 12 × 8 | 14 × 8 أو 12 × 8 | 14 × 10 |
| سرعة السفر | 0-45 كم / ساعة | 0-45 كم / ساعة | 0-45 كم / ساعة | 0-45 كم / ساعة | 0-45 كم / ساعة | 0-45 كم / ساعة | 0-45 كم / ساعة |
| الحد الأدنى من الخلوص الأرضي (حمولة كاملة) | 250 ملم | 300 ملم | 300 ملم | 300 ملم | 300 ملم | 270 ملم | 270 ملم |
| الحد الأدنى لنصف قطر الدوران | 9.4 م | 15 م | 17 م | 17.5 م | 19 م | 21 م | 21 م |
| إجمالي كتلة السيارة | 25000 كجم | 30000 كجم | 41000 كجم | 55000 كجم | 63000 كجم | 68000 كجم | 70000 كجم |
| الطاقة المركبة | 175 حصان | 350 حصان | 392 حصان | 429 حصان | 600 حصان | 2 × 403 حصان | 2 × 447 حصان |
| ارتفاع أرضية منصة الحفر | / | / | / | / | 4.5 م | 5 م | 5 م |
| طاولة تلاعب | / | / | / | / | 5 × 6 م | 5.8 × 7 م | 5.8 × 7 م |
| الأبعاد (الطول × العرض × الارتفاع) مم | 14850 × 2495 × 4000 | 17500 × 2800 × 4350 | 18500 × 3048 × 4400 | 19000 × 3048 × 4400 | 19000 × 3050 × 4400 | 22300 × 3000 × 4450 | 22300 × 3050 × 4450 |
| عمق العمل المطبق | ≤ 3200 م | ≤ 4000 م | 5500 م | 6000 م | 7000 م | 8000 م | 9000 م |
