تفاصيل المنتج:
|
| اسم المنتج: | S-نوع رام بوب | الحجم: | 13-5 / 8 " |
|---|---|---|---|
| الضغط: | 15000 رطل / بوصة مربعة | التطبيق: | التنقيب عن النفط |
| إبراز: | مانع انفجار مانع الانفجار BOP من نوع S,مانع انفجار مانع الانفجار BOP لحفر الزيت,مانع انفجار مانع الانفجار BOP |
||

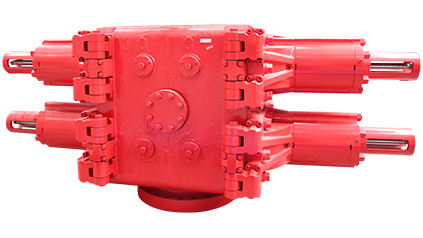

معدات الوقاية من الانفجارات من النوع S Ram BOP Bore 13 5/8 " 15000psi
السمة الهيكلية
● المكونات المضغوطة تستخدم الفولاذ اللاسيكي المتفوق بقوة جيدة وصعوبة في الاصطدام.
● يستخدم سد الباب للضغط العالي BOP سدًا مركبًا ، والذي له سد أفضل من ضغط البئر.
● استخدم البوابة العائمة أو المتكاملة ، يمكن أن تغلق بأمان وتغير بسهولة.
● استخدام ممر النفط من نوع الحفرة ، يتم فصل مفصل اللوحة من المفصل الهيدروليكي.
● هيكل المفصل بسيط وسهل التفكيك وتركيبه.
● استخدم غلافاً كبيراً من نوع القوس على جانبي الغرفة، ومرر بالقوس في جميع أنحاء، لتقليل التوتر القصوى للغلاف تحت الضغط.
● مع هيكل مضغوط، أصغر من منتجات أجنبية مماثلة.
● الغلاف الداخلي من BOP المقاوم لدرجات الحرارة المنخفضة يمكن أن يعالج خط الأنابيب، لجعل تدفق البخار داخل BOP، تشع الحرارة.
جمعية رام
● رم الأنابيب
1الختم العلوي الختم الأمامي جسد رم
مجموعة رام من نوع HF
1جسد الـ (رام) 2، محول 3، محول 4، مطاط الـ (رام)
5. حامل المقبض
مجموعة رام من نوع S
رم الشعر
يمكن أن يقطع الذئبة الشقية الأنابيب من البئر ، ويغلق رأس البئر بشكل أعمى ، ويستخدم أيضًا كذئبة عمياء عندما لا يكون هناك أنبوب في البئر. إن تركيب الذئبة الشقية هو نفسه مع الذئبة الأصلية.
● في الحالة العادية تستخدم كبشير أعمى، في حالة الطوارئ، تستخدم كبشير قشر.
● يمكن أن يقطع ضامن القص مرارًا وتكرارًا الأنابيب ولا يضر بالشفرة ، ويمكن إعادة استخدام الشفرة المرتدية بعد الإصلاح. تنتج Shenkai عجل القص مع حياة القص في أكثر من خمسة أضعاف ،مسموح باستبدال المطاط الختم.
● يتم دمج شفرة العجل العادية مع جسم العجل.
● يتم فصل شفرة الذبيحة من BOP المقاومة للكبريت العالي مع جسم الذبيحة ، والتي من السهل تغيير الشفرة بعد تلف الشفرة ، وجعل جسم الذبيحة قادرًا على الاستخدام المتكرر.
● سطح الختم اللاصق بين الختم العلوي للبرج القطع والشفرة كبير ، مما يقلل بشكل فعال من الضغط على سطح الختم المطاطي ، ويمدد حياته.
رم متغير
يمكن استخدام الـ ram المتغير لتختم قطر مختلف من خيط الأنابيب. يتكون الـ ram المتغير من ram المتغير ، الختم العلوي ، الختم الأمامي المتغير.تثبيت رام متغير في BOP هو في نفس ال ram المشتركة، لا تحتاج إلى تغيير أي جزء من BOP.
1مطاط رم متغير 2. جسم رم 3. مطاط ختم أعلى
هيكل تجميع رام متغير من نوع S Ram BOP
S رام مواصفات BOP و النموذج
| ضغط العمل (psi) |
محفورة | ||||||||
| 180-7 1/16 | 230-9 | 280-11 | 350-13 5/8 | 430-16 3/4 | 480-18 3/4 | 530-20 3/4 | 540-21 1/4 | 680-26 3/4 | |
| 140-20000 | |||||||||
| 105-15000 | S | S | S | S | |||||
| 70-10000 | S | S | S | S | S | ||||
| 35-5000 | S | S | S | S | S | S | S | ||
| 21-3000 | S | S | S | S | S | S | S | ||
| 14-2000 | S | ||||||||
الملاحظة:S Ram BOP المواصفات والنموذج
S يمثل BOP من نوع S ram
| المواصفات والنموذج | الحفرة الرئيسية mm ((في) |
ضغط العمل MPa ((psi) |
كمية الزيت لفتحها (سلاسل واحدة) | كمية الزيت لإغلاق ((سلاسل واحدة) | نوع الرام | حجم الرام في |
الأبعاد مليمتر | الوزن كيلو | رمز BOP الموصى به | |||||
| الطول | العرض | الارتفاع | واحد | مزدوج | ||||||||||
| واحد | مزدوج | |||||||||||||
| 180 ((71/16 بوصة) سلسلة | (2)FZ18-21 | 179.4 ((71/16) | 21-3000 | 1.6 | 2 | هـ | الحد الأقصى5 9/16 | 1420 | 645 | 568 | 854 | 855 | 1540 | (2)S04.00 |
| (2)FZ18-35 | 179.4 ((71/16) | 35-5000 | 1.6 | 2 | هـ | الحد الأقصى5 9/16 | 1420 | 645 | 624 | 910 | 895 | 1580 | (2)S48.00 | |
| (2)FZ18-70 | 179.4 ((71/16) | 70-10000 | 2.2 | 2.5 | هـ | الحد الأقصى5 9/16 | 1720 | 640 | 897 | 1262 | 1660 | 3020 | (2)S62.00 | |
| (2)FZ18-105 | 179.4 ((71/16) | 105-15000 | 7.4 | 8 | هـ | أقصى5 1/2 | 1988 | 820 | 922 | 1372 | 3175 | 5885 | (2)S29.00A | |
| سلسلة 230 ((9 بوصة) | (2)FZ23-21 | 228.6-9 | 21-3000 | 1.3 | 1.5 | HF | ما يصل إلى 7 | 1526 | 565 | 580 | 866 | 705 | 1250 | (2)S79.00 |
| (2)FZ23-35 | 228.6-9 | 35-5000 | 4.7 | 5.3 | HF | ما يصل إلى 7 | 2036 | 720 | 805 | 1190 | 1830 | 3415 | (2)S23.00 | |
| (2)FZ23-70 | 228.6-9 | 70-10000 | 7 | 8 | هـ | ما يصل إلى 7 | 2324 | 850 | 1038 | 1518 | 3635 | 6835 | (2)S01.00 | |
| (2)FZ23-105 | 228.6-9 | 105-15000 | 10.2 | 10.9 | HF | ما يصل إلى 7 | 2170 | 920 | 1140 | 1640 | 4150 | 7500 | (2)S93.00 | |
| سلسلة 280 ((11 بوصة) | (2)FZ28-21 | 279.4-11 | 21-3000 | 2.7 | 3.2 | S | أقصى 8 5/8 | 1846 | 675 | 740 | 1100 | 1400 | 2550 | (2)S77.00 |
| (2)FZ28-35 | 279.4-11 | 35-5000 | 5.4 | 6.2 | S | أقصى 8 5/8 | 2265 | 785 | 895 | 1325 | 2475 | 4550 | (2)S45.00 | |
| (2)FZ28-70 | 279.4-11 | 70-10000 | 7 | 8 | هـ | أقصى 8 5/8 | 2324 | 850 | 1102 | 1582 | 3770 | 6850 | (2)S16.00 | |
| (2)FZ28-105 | 279.4-11 | 105-15000 | 14.6 | 16.7 | هـ | أقصى 8 5/8 | 2650 | 1050 | 1244 | 1784 | 6303 | 11028 | (2)S67.00 | |
| 346 ((135/8 بوصة) سلسلة | (2)FZ35-21 | 346.1 ((135/8) | 21-3000 | 7.8 | 8.9 | S | أقصى 10 3/4 | 2414 | 760 | 774 | 1164 | 2705 | 5115 | (2)S78.00 |
| (2)FZ35-35 | 346.1 ((135/8) | 35-5000 | 7.9 | 9.3 | S | أقصى 10 3/4 | 2415 | 847 | 930 | 1370 | 3010 | 5480 | (2)S103.00 | |
| (2)FZ35-70 | 346.1 ((135/8) | 70-10000 | 18 | 20.7 | HF | أقصى 10 3/4 | 2786 | 1085 | 1276 | 1782 | 6120 | 11135 | (2)S104.00 | |
| (2)FZ35-105 | 346.1 ((135/8) | 105-15000 | 17.4 | 20 | هـ | أقصى 10 3/4 | 3074 | 1140 | 1420 | 1985 | 8945 | 16070 | (2)S115.00 | |
| 425 ((163/4 بوصة) | (2)FZ43-35 | 425.5 ((163/4) | 35-5000 | 10.3 | 11.6 | HF | أقصى 10 3/4 | 2923 | 1190 | 1090 | 1570 | 5300 | 9860 | (2)S95.00 |
| 476 ((183/4 بوصة) سلسلة | (2)FZ48-35 | 476.3 ((183/4) | 35-5000 | 24.5 | 27.9 | HF | أقصى 16 | 3430 | 1440 | 1504 | 2072 | 9758 | 12286 | (2)S116.00 |
| (2)FZ48-70 | 476.3 ((183/4) | 70-10000 | 24.5 | 27.9 | HF | أقصى 16 | 3430 | 1440 | 1618 | 2186 | 10312 | 20624 | (2)S102.00 | |
| 527 ((203/4 بوصة) | (2)FZ53-21 | 527.1 ((203/4) | 21-3000 | 12.2 | 13.6 | HF | أقصى 16 | 3424 | 1165 | 1065 | 1650 | 6130 | 13355 | (2) S8300 |
| 540 ((211/4 بوصة) سلسلة | (2)FZ54-14 | 539.8 ((211/4) | 14-2000 | 12.1 | 13.8 | HF | أقصى 16 | 3300 | 1130 | 940 | 1480 | 5560 | 10200 | (2)S33.00 |
| (2)FZ54-35 | 539.8 ((211/4) | 35-5000 | 26 | 29.6 | HF | أقصى 16 | 3590 | 1445 | 1320 | 1950 | 9270 | 17670 | (2)S105.00 | |
| 680 ((263/4 بوصة) | (2)FZ68-21 | 679.5 ((263/4) | 21-3000 | 32.6 | 37 | HF | الحد الأقصى 18 5/8 | 4350 | 1450 | 1250 | 1870 | 12360 | 20290 | (2)S8700 |
| ملاحظة:1ضغط الاختبار هو 1.5 مرة من الضغط القياسي | ||||||||||||||
| 2ضغط العمل من 8.4Mpa إلى 10.5Mpa | ||||||||||||||
المواصفات التشغيلية للشفرة من النوع S
| نوع BOP | نموذج BOP | رمز BOP الموصى به | نوع الاسطوانة | مواصفات أنابيب الحفر |
| S | (2) FZ 18-70 | (2)S62.00 | الاسطوانة العادية | |
| (2)S92.00 | أسطوانة مع دعم التانديم | 4 1/2 " 16.6lb/ft G-105 PSL-3 | ||
| (2)FZ28-35 | (2)S45.00 | أسطوانة كبيرة | ||
| (2)S100.00 | أسطوانة كبيرة | 5" 19.5lb/ft G-105 PSL-3 | ||
| (2)FZ 28-70 | (2)S16.00 | الاسطوانة العادية | ||
| (2)S02.00 | أسطوانة كبيرة | 5" 19.5lb/ft G-105 PSL-3 | ||
| (2)FZ 35-35 | (2)S103.00 | الاسطوانة العادية | ||
| (2)S99.00 | أسطوانة كبيرة | 5" 19.5lb/ft G-105 PSL-3 | ||
| (2)FZ 35-70 | (2)S104.00 | الاسطوانة العادية | 5" 19.5lb/ft G-105 PSL-3 | |
| (2)S112.00 | أسطوانة كبيرة | 5 1/2 " 24.7lb/ft G-105 PSL-3 | ||
| (2)S117.00 | أسطوانة مع دعم التانديم | 5 1/2" 24.7lb/ft S-135 PSL-3 | ||
| (2)FZ 35-105 | (2)S115.00 | الاسطوانة العادية | 5" 19.5lb/ft G-105 PSL-3 | |
| (2)S113.00 | أسطوانة مع دعم التانديم | 5 1/2" 24.7lb/ft S-135 PSL-3 | ||
| (2)FZ 54-35 | (2)S105.00 | الاسطوانة العادية | 5" 19.5lb/ft G-105 PSL-3 |
النوع S النطاق المتغير للبرام
| نوع BOP | نموذج BOP | نطاق RAM المتغير (في) | |||
| S | (2) FZ 18-70 | 2 3/8 "-3 1/2" | |||
| (2)FZ28-35 | 2 3/8 "-3 1/2" | 3 1/2 "-5" | |||
| (2)FZ 28-70 | 2 3/8 "-3 1/2" | 3 1/2 "-5" | |||
| (2)FZ 35-35 | 2 3/8-3 1/2 | 2 7/8 "-5" | أربعة ونصف خمسة ونصف | 5-7" | |
| (2)FZ 35-70 | 2 3/8-3 1/2 | 3 1/2-5 " | أربعة ونصف خمسة ونصف | 5-7" | |
| (2)FZ 35-105 | 2 3/8-3 1/2 | 3 1/2-5 " | أربعة ونصف خمسة ونصف | 5-7" | |
| (2)FZ 53-21 | 4 1/2 "-5 1/2" | ||||
| (2)FZ 54-14 | 4 1/2 "-5 1/2" | ||||
| (2)FZ 54-35 | 4 1/2 "-5 1/2" | ||||
