تفاصيل المنتج:
|
| اسم المنتج: | ذاكرة عشوائية متغيرة من نوع S | بحجم: | 2-7 / 8 "إلى 3-1 / 2" |
|---|---|---|---|
| ضغط: | 5000PSI | طلب: | التنقيب عن النفط |
| إبراز: | معدات منع الانفجار من النوع S,معدات منع الانفجار API16A,مانع الانفجار 5000PSI Ram |
||

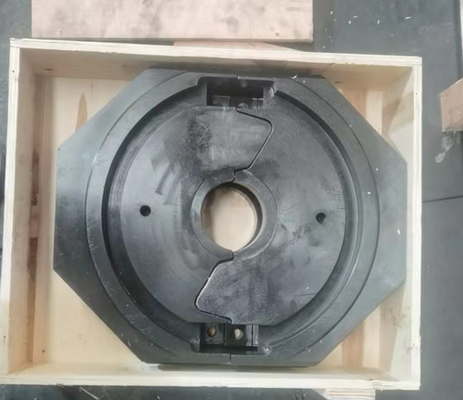

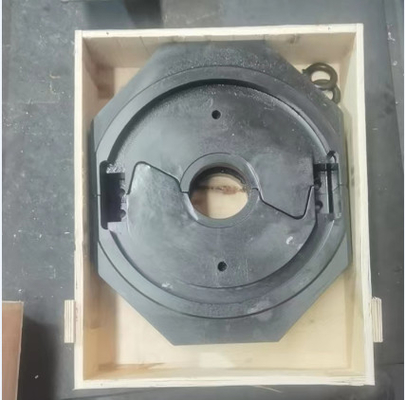

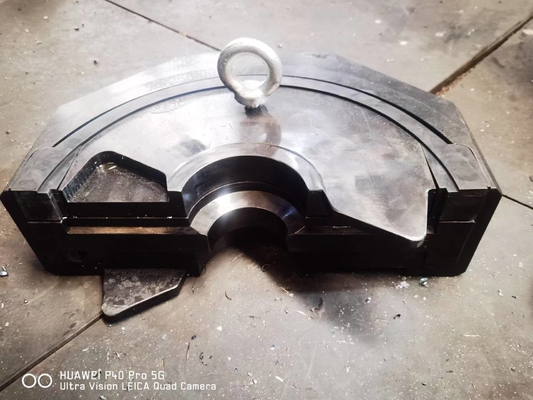

2 7/8 "" 3-1 / 2 "معدات منع الانفجار S النوع متغير من ذاكرة الوصول العشوائي والتجويف API16A 5000PSI
الميزة الهيكلية
● تتبنى المكونات المضغوطة سبائك فولاذية ممتازة مع قوة جيدة وصلابة تأثير.
● يستخدم ختم الباب لمانع الانفجار BOP ذو الضغط العالي ختمًا مشتركًا ، والذي يكون له ختم أفضل من ضغط البئر.
● استخدام بوابة عائمة أو متكاملة ، يمكن ختمها بأمان والتغيير بسهولة.
● استخدام ممر الزيت من نوع البوريل ، يتم فصل المفصلة المحمل عن المفصلة الهيدروليكية.
● هيكل المفصلة بسيط وسهل الفك والتركيب.
● استخدم غلافًا كبيرًا من النوع القوسي على جانبي الغرفة ، وقم بالعبور بواسطة نوع القوس في كل مكان لتقليل إجهاد الذروة للقذيفة تحت الضغط.
● مع هيكل مدمج ، أصغر من المنتجات الأجنبية المماثلة.
● الغلاف الداخلي لمانع الانفجار BOP المقاوم لدرجة الحرارة المنخفضة يمكنه معالجة خط الأنابيب ، لجعل تدفق البخار داخل مانع الانفجار BOP ، الحرارة الراديوية.
تجميع ذاكرة الوصول العشوائي
● أنبوب رام
1. الختم العلوي 2. الختم الأمامي 3. هيكل الكبش
تجميع ذاكرة الوصول العشوائي من نوع HF
1. جسم ذاكرة الوصول العشوائي 2. الترباس 3. رام الترباس 4. رام المطاط
5. حامل المشبك
تجميع ذاكرة الوصول العشوائي من نوع S
قص رام
يمكن لمضخة القص أن تقطع الأنبوب البئر ، وتغلق رأس البئر بشكل أعمى ، وتستخدم أيضًا كمكبس أعمى عندما لا يكون هناك أنبوب في البئر.تركيب كبش القص هو نفسه مع الكبش الأصلي.
● في الحالة العادية تستخدم كبش أعمى ، في حالة الطوارئ ، تستخدم كبش قص.
● يمكن لمثبط القص أن يقطع الأنبوب بشكل متكرر ولا يتلف الشفرة ، ويمكن إعادة استخدام الشفرة البالية بعد الإصلاح.تنتج Shenkai كبش القص مع عمر القص بأكثر من خمس مرات ، ويسمح باستبدال مطاط الختم.
● تم دمج شفرة الكبش العادية مع جسم الكبش.
● يتم فصل شفرة الكبش المقاومة لمانع الانفجار الكبريت العالي بجسم الكبش ، والذي يسهل تغيير الشفرة بعد تلف الشفرة ، مما يجعل جسم الكبش قادرًا على الاستخدام المتكرر.
● سطح الختم التلامسي بين السداد العلوي لمضخة القص والشفرة كبير ، مما يقلل بشكل فعال الضغط على سطح الختم المطاطي ، ويطيل من عمره.

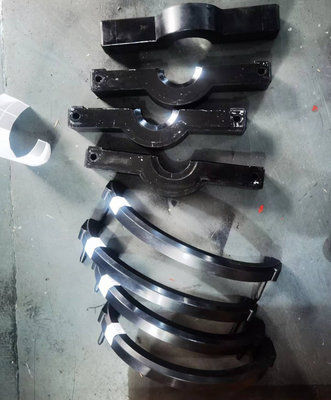

ذاكرة عشوائية متغيرة
يمكن استخدام الكبش المتغير لإغلاق الأقطار المختلفة لسلسلة الأنابيب.يتكون الكبش المتغير من كبش متغير ، وختم علوي ، وختم أمامي متغير.إن تركيب الكبش المتغير في مانع الانفجار BOP هو نفسه الكبش الشائع ، ولا تحتاج إلى تغيير أي جزء من مانع الانفجار BOP.
1. مطاط الكبش المتغير 2. جسم الرام 3. مطاط مانع التسرب العلوي
هيكل تجميع الرام المتغير من نوع S Ram BOP
مواصفات ونموذج S Ram BOP
| ضغط التشغيل (رطل) |
تتحمل (في) | ||||||||
| 180-7 1/16 | 230-9 | 280-11 | 350-13 5/8 | 430-16 3/4 | 480-18 3/4 | 530-20 3/4 | 540-21 1/4 | 680-26 3/4 | |
| 140-20000 | |||||||||
| 105-15000 | س | س | س | س | |||||
| 70-10000 | س | س | س | س | س | ||||
| 35-5000 | س | س | س | س | س | س | س | ||
| 21-3000 | س | س | س | س | س | س | س | ||
| 14-2000 | س | ||||||||
ملاحظة: مواصفات ونموذج S Ram BOP
يمثل S نوع ذاكرة الوصول العشوائي من النوع S BOP
| المواصفات والنموذج | التجويف الرئيسي مم (بوصة) |
ضغط العمل MPa (psi) |
كمية الزيت للفتح (اسطوانة واحدة) | كمية الزيت للغلق (اسطوانة واحدة) | نوع ذاكرة الوصول العشوائي | حجم ذاكرة الوصول العشوائي (في) |
البعد مم | الوزن كجم | يوصى برمز مانع الانفجار BOP | |||||
| الطول | العرض | ارتفاع | غير مرتبطة | مزدوج | ||||||||||
| غير مرتبطة | مزدوج | |||||||||||||
| سلسلة 180 (71/16 بوصة) | (2) FZ18-21 | 179.4 (71/16) | 21-3000 | 1.6 | 2 | ح | أقصى 5 9/16 | 1420 | 645 | 568 | 854 | 855 | 1540 | (2) س 04.00 |
| (2) FZ18-35 | 179.4 (71/16) | 35-5000 | 1.6 | 2 | ح | أقصى 5 9/16 | 1420 | 645 | 624 | 910 | 895 | 1580 | (2) س 48.00 | |
| (2) FZ18-70 | 179.4 (71/16) | 70-10000 | 2.2 | 2.5 | ح | أقصى 5 9/16 | 1720 | 640 | 897 | 1262 | 1660 | 3020 | (2) س 62.00 | |
| (2) FZ18-105 | 179.4 (71/16) | 105-15000 | 7.4 | 8 | ح | الحد الأقصى 5 1/2 | 1988 | 820 | 922 | 1372 | 3175 | 5885 | (2) س 29.00 أ | |
| سلسلة 230 (9 بوصة) | (2) FZ23-21 | 228.6-9 | 21-3000 | 1.3 | 1.5 | HF | 7 كحد أقصى | 1526 | 565 | 580 | 866 | 705 | 1250 | (2) س 79.00 |
| (2) FZ23-35 | 228.6-9 | 35-5000 | 4.7 | 5.3 | HF | 7 كحد أقصى | 2036 | 720 | 805 | 1190 | 1830 | 3415 | (2) س 23.00 | |
| (2) FZ23-70 | 228.6-9 | 70-10000 | 7 | 8 | ح | الحد الأقصى 7 | 2324 | 850 | 1038 | 1518 | 3635 | 6835 | (2) س 01.00 | |
| (2) FZ23-105 | 228.6-9 | 105-15000 | 10.2 | 10.9 | HF | الحد الأقصى 7 | 2170 | 920 | 1140 | 1640 | 4150 | 7500 | (2) S93.00 | |
| سلسلة 280 (11 بوصة) | (2) FZ28-21 | 279.4-11 | 21-3000 | 2.7 | 3.2 | س | أقصى 8 5/8 | 1846 | 675 | 740 | 1100 | 1400 | 2550 | (2) س 77.00 |
| (2) FZ28-35 | 279.4-11 | 35-5000 | 5.4 | 6.2 | س | أقصى 8 5/8 | 2265 | 785 | 895 | 1325 | 2475 | 4550 | (2) س 45.00 | |
| (2) FZ28-70 | 279.4-11 | 70-10000 | 7 | 8 | ح | أقصى 8 5/8 | 2324 | 850 | 1102 | 1582 | 3770 | 6850 | (2) 16.00 دولارًا أمريكيًا | |
| (2) FZ28-105 | 279.4-11 | 105-15000 | 14.6 | 16.7 | ح | أقصى 8 5/8 | 2650 | 1050 | 1244 | 1784 | 6303 | 11028 | (2) S67.00 | |
| سلسلة 346 (135/8 بوصة) | (2) FZ35-21 | 346.1 (135/8) | 21-3000 | 7.8 | 8.9 | س | بحد أقصى 10 3/4 | 2414 | 760 | 774 | 1164 | 2705 | 5115 | (2) س 78.00 |
| (2) FZ35-35 | 346.1 (135/8) | 35-5000 | 7.9 | 9.3 | س | بحد أقصى 10 3/4 | 2415 | 847 | 930 | 1370 | 3010 | 5480 | (2) س 103.00 | |
| (2) FZ35-70 | 346.1 (135/8) | 70-10000 | 18 | 20.7 | HF | بحد أقصى 10 3/4 | 2786 | 1085 | 1276 | 1782 | 6120 | 11135 | (2) س 104.00 | |
| (2) FZ35-105 | 346.1 (135/8) | 105-15000 | 17.4 | 20 | ح | بحد أقصى 10 3/4 | 3074 | 1140 | 1420 | 1985 | 8945 | 16070 | (2) س 115.00 | |
| 425 (163/4 بوصة) | (2) FZ43-35 | 425.5 (163/4) | 35-5000 | 10.3 | 11.6 | HF | بحد أقصى 10 3/4 | 2923 | 1190 | 1090 | 1570 | 5300 | 9860 | (2) س 95.00 |
| سلسلة 476 (183/4 بوصة) | (2) FZ48-35 | 476.3 (183/4) | 35-5000 | 24.5 | 27.9 | HF | الحد الأقصى 16 | 3430 | 1440 | 1504 | 2072 | 9758 | 12286 | (2) س 116.00 |
| (2) FZ48-70 | 476.3 (183/4) | 70-10000 | 24.5 | 27.9 | HF | الحد الأقصى 16 | 3430 | 1440 | 1618 | 2186 | 10312 | 20624 | (2) س 102.00 | |
| 527 (203/4 بوصة) | (2) FZ53-21 | 527.1 (203/4) | 21-3000 | 12.2 | 13.6 | HF | الحد الأقصى 16 | 3424 | 1165 | 1065 | 1650 | 6130 | 13355 | (2) س 83.00 |
| سلسلة 540 (211/4 بوصة) | (2) FZ54-14 | 539.8 (211/4) | 14-2000 | 12.1 | 13.8 | HF | الحد الأقصى 16 | 3300 | 1130 | 940 | 1480 | 5560 | 10200 | (2) س 33.00 |
| (2) FZ54-35 | 539.8 (211/4) | 35-5000 | 26 | 29.6 | HF | الحد الأقصى 16 | 3590 | 1445 | 1320 | 1950 | 9270 | 17670 | (2) س 105.00 | |
| 680 (263/4 بوصة) | (2) FZ68-21 | 679.5 (263/4) | 21-3000 | 32.6 | 37 | HF | بحد أقصى 18 5/8 | 4350 | 1450 | 1250 | 1870 | 12360 | 20290 | (2) س 87.00 |
| ملاحظة: 1.ضغط اختبار مانع الانفجار BOP هو 1.5 مرة من الضغط القياسي | ||||||||||||||
| 2. ضغط التشغيل من 8.4Mpa إلى 10.5Mpa | ||||||||||||||
مواصفات التشغيل S Type Shear Ram
| نوع مانع الانفجار BOP | نموذج مانع الانفجار BOP | يوصى برمز مانع الانفجار BOP | نوع الاسطوانة | مواصفات أنبوب الحفر |
| س | (2) منطقة حرة 18-70 | (2) س 62.00 | اسطوانة عادية | |
| (2) س 92.00 | اسطوانة مع الداعم الترادفي | 4 1/2 "16.6 رطل / قدم G-105 PSL-3 | ||
| (2) FZ28-35 | (2) س 45.00 | اسطوانة كبيرة | ||
| (2) 100.00 س | اسطوانة كبيرة | 5 "19.5 رطل / قدم G-105 PSL-3 | ||
| (2) منطقة حرة 28-70 | (2) 16.00 دولارًا أمريكيًا | اسطوانة عادية | ||
| (2) س 02.00 | اسطوانة كبيرة | 5 "19.5 رطل / قدم G-105 PSL-3 | ||
| (2) منطقة حرة 35-35 | (2) س 103.00 | اسطوانة عادية | ||
| (2) ر.س 99.00 | اسطوانة كبيرة | 5 "19.5 رطل / قدم G-105 PSL-3 | ||
| (2) منطقة حرة 35-70 | (2) س 104.00 | اسطوانة عادية | 5 "19.5 رطل / قدم G-105 PSL-3 | |
| (2) S112.00 | اسطوانة كبيرة | 5 1/2 "24.7 رطل / قدم G-105 PSL-3 | ||
| (2) س 117.00 | اسطوانة مع الداعم الترادفي | 5 1/2 "24.7 رطل / قدم S-135 PSL-3 | ||
| (2) منطقة حرة 35-105 | (2) س 115.00 | اسطوانة عادية | 5 "19.5 رطل / قدم G-105 PSL-3 | |
| (2) س 113.00 | اسطوانة مع الداعم الترادفي | 5 1/2 "24.7 رطل / قدم S-135 PSL-3 | ||
| (2) منطقة حرة 54-35 | (2) س 105.00 | اسطوانة عادية | 5 "19.5 رطل / قدم G-105 PSL-3 |
نطاق ذاكرة الوصول العشوائي المتغير من النوع S
| نوع مانع الانفجار BOP | نموذج مانع الانفجار BOP | نطاق الرام المتغير (بوصة) | |||
| س | (2) منطقة حرة 18-70 | 2 3/8 "-3 1/2" | |||
| (2) FZ28-35 | 2 3/8 "-3 1/2" | 3 1/2 "-5" | |||
| (2) منطقة حرة 28-70 | 2 3/8 "-3 1/2" | 3 1/2 "-5" | |||
| (2) منطقة حرة 35-35 | 2 3 / 8-3 1/2 | 2 7/8 "-5" | 4 1 / 2-5 1/2 | 5-7 " | |
| (2) منطقة حرة 35-70 | 2 3 / 8-3 1/2 | 3 1 / 2-5 " | 4 1 / 2-5 1/2 | 5-7 " | |
| (2) منطقة حرة 35-105 | 2 3 / 8-3 1/2 | 3 1 / 2-5 " | 4 1 / 2-5 1/2 | 5-7 " | |
| (2) منطقة حرة 53-21 | 4 1/2 "-5 1/2" | ||||
| (2) منطقة حرة 54-14 | 4 1/2 "-5 1/2" | ||||
| (2) منطقة حرة 54-35 | 4 1/2 "-5 1/2" | ||||
