تفاصيل المنتج:
|
| اسم المنتج: | وسادة هوائية دافعة القابض / وسادة هوائية أسطوانية | مادة: | ยาง |
|---|---|---|---|
| طلب: | جهاز حفر الآبار XJ750 | ميناء: | تشينغداو / تيانجين / شنغهاي |
| قطر الدائرة: | 18 "/ 24" / 30 " | متوسط العمل: | غاز |
| إبراز: | وسادة هوائية لطبل الآبار,Workover Rig Parts Clutch Pusher Airbag,XJ750 Workover Disc Clutch |
||

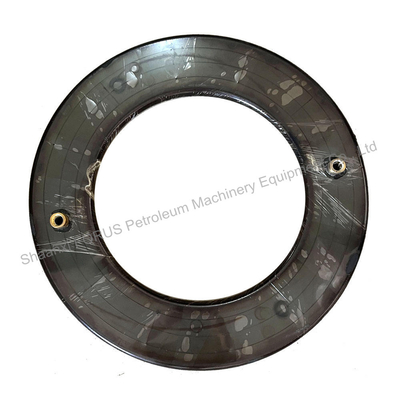

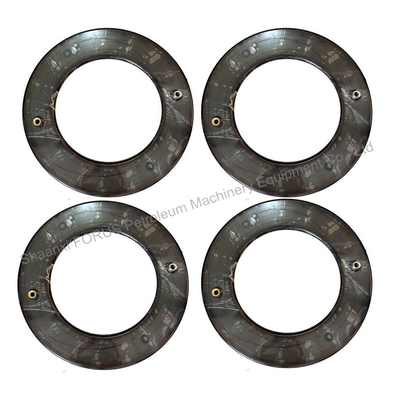

XJ750 Workover Rig Parts Clutch Pusher وسادة هوائية / وسادة هوائية طبل
نظرة عامة على منتج القابض القرصي
قابض سلسلة ATD مناسب لجميع ظروف العمل الشاقة التي تحتاج إلى مناسبات توصيل القابض ، ويمكن استخدامه كوصلة طوق بعمود متحدة المركز لتحقيق نقل جانبي مختلف ، ومناسب أيضًا للتثبيت على العمود لتحقيق نفس قوة النقل الجانبية ، يمكن توصيل قابض السرعة مباشرة بالمحرك.
في مجال معدات الحفر والإنتاج ، يتم استخدام القابض القرصي للضغط من سلسلة ATD بشكل أساسي لجهاز صيانة الآبار ، وقابض ونش جهاز الحفر وصندوق النقل ، وصندوق السلسلة ، ومقبض أجزاء النقل الأخرى.
يتم استخدام قابض قرص الدفع من سلسلة ATD على نطاق واسع في نقل الطاقة لمختلف المعدات الصناعية ، مثل آلات البناء ، ومنصة النفط ، وحفارة الآبار ، والرافعة ، وما إلى ذلك ، بحجم من 8 "إلى 60" ، وعزم دوران ديناميكي من 630 نيوتن متر إلى 976200 نيوتن متر
خصائص المنتج
سلسلة ATD قرص دفع مخلب منطقة احتكاك كبيرة ، بداية مستقرة.يمكن أن يلبي تصميم الزوج متعدد الاحتكاك بشكل أفضل احتياجات عزم الدوران المختلفة.يمكن تطبيق كيس الهواء من النوع الدائري أو كيس الهواء المنفصل على القابض ، وسهولة الصيانة ، ولن يؤدي التشغيل الجاف بضغط الهواء إلى تلوث البيئة المحيطة.
المقياس التقني
نماذج المنتجات الشائعة لقابض قرص الدفع من سلسلة ATD هي: ATD118H ، ATD218H ، ATD318H ، ATD124H ، ATD224H ، ATD324H ، ATD327 ، ATD330H ، ATD236 ، إلخ.
| نموذج | التطوير التنظيمي | طول | حجم فتحة العمود (م) | عزم الدوران المقدر (NM) | الحد الأقصى لعدد الدورات في الدقيقة | ||
| مم | مم | ميني. | الأعلى. | 0.55 ميجا باسكال | 0.7 ميجا باسكال | دورة في الدقيقة | |
| ATD111 | 365 | 105 | 35 | 110 | 1400 | 1778 | 2600 |
| ATD211 | 365 | 135 | 35 | 110 | 2800 | 3556 | 2600 |
| ATD311 | 365 | 170 | 35 | 110 | 4200 | 5334 | 2600 |
| ATD114H | 445 | 130 | 40 | 120 | 3000 | 3810 | 2100 |
| ATD214H | 445 | 170 | 40 | 120 | 6000 | 7620 | 2100 |
| ATD314H | 445 | 205 | 40 | 120 | 9000 | 11430 | 2100 |
| ATD116 | 510 | 130 | 45 | 120 | 3400 | 4318 | 1900 |
| ATD216 | 510 | 170 | 45 | 120 | 6800 | 8636 | 1900 |
| ATD316 | 510 | 205 | 45 | 120 | 10200 | 12954 | 1900 |
| ATD118H | 560 | 145 | 55 | 140 | 7000 | 8890 | 1700 |
| ATD218H | 560 | 185 | 55 | 140 | 14000 | 17780 | 1700 |
| ATD318H | 560 | 220 | 55 | 140 | 21000 | 26670 | 1700 |
| ATD121 | 635 | 165 | 65 | 165 | 8200 | 10414 | 1500 |
| ATD221 | 635 | 210 | 65 | 165 | 16400 | 20828 | 1500 |
| ATD321 | 635 | 257 | 65 | 165 | 24600 | 31242 | 1500 |
| ATD124H | 710 | 170 | 75 | 175 | 17500 | 22225 | 1300 |
| ATD224H | 710 | 215 | 75 | 175 | 35000 | 44450 | 1300 |
| ATD324H | 710 | 265 | 75 | 175 | 52500 | 66675 | 1300 |
| ATD227 | 790 | 220 | 125 | 200 | 31000 | 39370 | 1200 |
| ATD 327 | 790 | 270 | 125 | 200 | 46500 | 59055 | 1200 |
| ATD230H | 865 | 260 | 90 | 245 | 59000 | 74930 | 1100 |
| ATD330H | 865 | 325 | 90 | 245 | 88500 | 112395 | 1100 |
| ATD236 | 1040 | 300 | 150 | 245 | 91000 | 115570 | 900 |
| ATD336 | 1040 | 375 | 150 | 245 | 136500 | 173355 | 900 |
| ATD242 | 1250 | 290 | 175 | 320 | 130000 | 165100 | 700 |
| ATD342 | 1250 | 360 | 175 | 320 | 195000 | 247650 | 700 |
| ATD248 | 1420 | 330 | 200 | 355 | 240000 | 304800 | 650 |
| ATD348 | 1420 | 400 | 200 | 355 | 360000 | 457200 | 650 |
