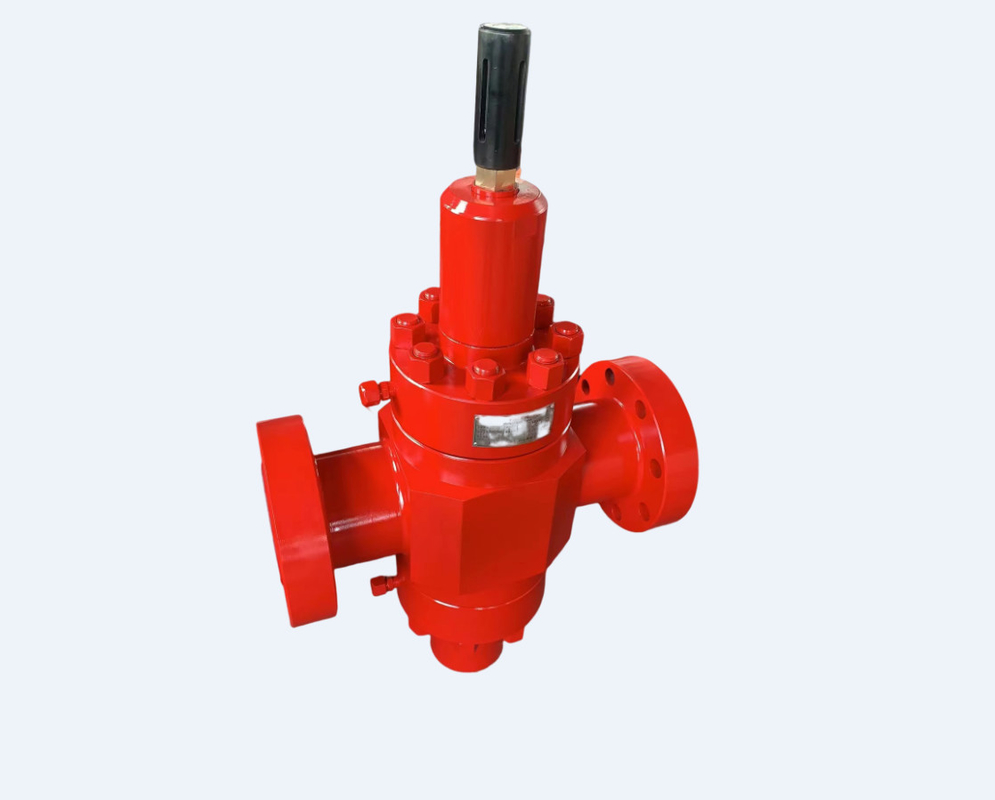

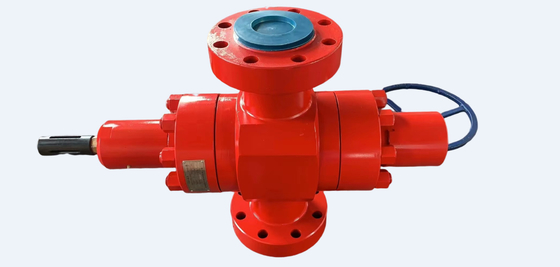

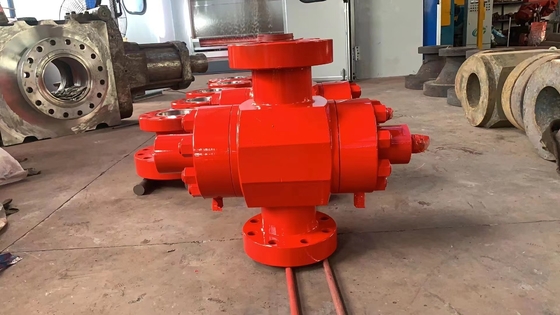

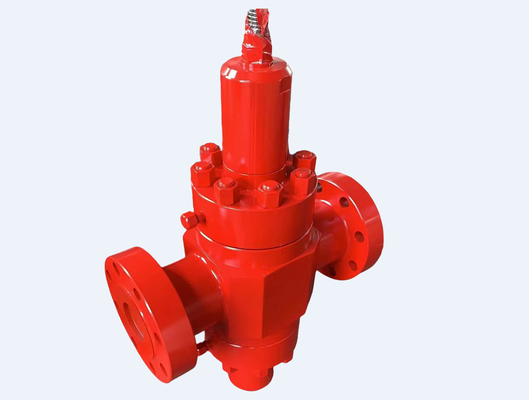

صمام البوابة اليدوي الصمام المسطح 4 1/16 بوصة الضغط 10000PSI API PSL3 مواد الجسم الفولاذ الكربوني
1الغرض الرئيسي والتطبيق
يتم استخدام صمام بوابة الصفيحة لتمرير / إيقاف خط الأنابيب التحكم والوسائط الأخرى التي ضغط العمل الاسمية هي 70 MPa، والحفرة الكاملة تتطلب 103mm، نطاق درجة حرارة العمل هو -29 °C ~ + 121 °C ،والتي تتضمن البترولالغاز الطبيعي والمواد الأخرى في البيئة الحمضية والبيئة غير الحمضية
2مواصفات التقنية
أ. معيار تنفيذ المنتج: API SPEC 6A مواصفات رأس البئر و X-mas assy.
ب. ضغط العمل الاسمي: 70MPa (10000PSI)
ج. الحفرة الاسمية:103mm (4 1/16 بوصة)
د. ضغط زيت التحكم الهيدروليكي: 10.5 MPa
مستوى الحرارة الاسمية: LU
f. مستوى المواد: DD
g مستوى مواصفات المنتج: PSL 3
h. مستوى متطلبات الأداء: PR1
3ميزة الهيكل
3.1 الصمام هو الصمام الذي يرتفع الصمام الصمام البوابة التي تتكون من جسم الصمام، مقعد الصمام، ربيع الموجة، قرص الصمام، صمام الصمام، غطاء الصمام، محار الصمام، أغلفة التعبئة الخ ((انظر الرسم المرفق)
3.2جميع أجزاء (السطح رطب) من الصمام مصنوعة من الفولاذ اللاسلكي أو الفولاذ المقاوم للصدأ ، والتي يمكن أن تفي بمتطلبات الحالة المصممة من قبل المواصفات التقنية.
3.3 مقعد الصمام هو هيكل غطاء عائم، مما يجعل مقعد الصمام متصلا بشكل وثيق مع لوحة الصمام، هناك مليء بالدهون الغطاء في تجويف الصمام مع أفضل غطاء.يتم معالجة واجهات الختم من لوحة الصمام ومقعد الصمام مع الكربيد الأساسي النيكل لحام من 45 ~ 62HRC صلابة الجلدوالتي لها صلابة عالية مضادة للكشط ومضادة للكشط لزيادة عمر الصمام.
3.4 مادة تعبئة الحاوية هي بنية من نوع "فم"، والتي يمكنها الحفاظ على الختم الفعال عند الضغط الاسمي والضغط العالي
3.5بعد أن يتم توصيل الصمام مع أنابيب التحكم الهيدروليكية،يتم دفع موقف أسطوانة النفط للتحرك صعودا وهبوطا عن طريق الاتصال الضغط السائل حتى الصمام الجذع لديه حركة متزامنة مع لوحة الصمام، يمكن أن يفتح الصمام أو يغلق. عندما يتحرك الموقف، والعمود المؤشر يتحرك معها، والصمام يعمل لفتح، وإلا الصمام يعمل لإغلاق.
4. التخزين والنقل والصيانة .
4.1يجب أن يتم تخزين الصمام في غرفة جافة و هوائية وإغلاق الثقب لإغلاق الصمام.
4.2كما التخزين، يجب أن الطلاء نهاية متصلة الزيت لمكافحة الصدأ ومكافحة التلوث.
4.3قبل التسليم، في تجويف الصمام مليء الدهون الختم عالية الضغط؛ بعد الاستخدام، حتى عدة مرات فتح / إغلاق أو تسرب قليلا على سطح الختم،يجب حقن زيت الختم في تجويف الصمام عن طريق فتح صمام حقن الزيت أو غطاء الصمامحسب الحاجة ، فك المكسرات من صمام حقن الدهون الختمية ، وربط بندقية حقن الدهون الختمية عالية الضغط لحقن الدهون الختمية في تجويف الصمام ، ثم لف المكسرة.
4.4 يستخدم الصمام لفتح / إغلاق الوسيط المتدفق. أثناء الاستخدام ، يجب أن يبقى الصمام في ′′مفتوح بالكامل ′′ أو ′′مغلق بالكامل ′′ ، محظور استخدامه لتنظيم التدفق ،غير ذلك يؤثر على خصائص ختم الصمامات وعملها.
5اختبار الضغط والتركيب
5.1قبل تسليم الصمام103تم إجراء اختبارات الضغط الهيدروليكي عند 0.5 مبا مرتين.
a..إجراء ضغط الاختبار: يتم اختبار كلا الطرفين ثلاث مرات بشكل منفصل ، وقت الضغط الوقائي لا يقل عن 3 دقائق في المرة الأولى ،وقت ضغط الوقوف ليس أقل من 15 دقيقة في المرة الثانية والثالثةيجب ألا يكون هناك تسرب أو سحب أثناء الضغط.
5.3 كصمام يصل إلى خط الأنابيب ، يمكن تعيين غشاشة الختم الحلقية BX155 في نهاية الصمام ، وربط زوج من الشبكة مع المسامير والمحار ، والتي يجب أن تكون ملفوفة ،وقطعتين من 1 "الأنابيب الهيدروليكية من طاولة التحكم الهيدروليكية سيتم توصيلها بأمان مع الثقب العلوي والثقب السفلي في جانب أسطوانة الهيدرو، حتى يتمكن الصمام من فتح / إغلاق.
6. إصلاح
6.1هناك تسرب قليلا بين اثنين من الختم من قرص الصمام ومقعد الصمام، عندما يتم حقن الدهون الختم في تجويف الصمام عن طريق فتح صمام حقن الدهون، إذا فشل،يمكن أن يكون على وجه الختم خدش أو ارتداءسيتم التجديد تحت واجهة قبالة والنهاية الأرضية.
6.2كما التسرب تظهر على سيقان الصمام أو حزمة ملء من سيقان التوازن، والملء تحتاج إلى استبدال.
