تفاصيل المنتج:
|
| اسم المنتج: | نوع مزدوج رام بوب | الحجم: | 7-1/16" |
|---|---|---|---|
| الضغط: | 35 ميجا باسكال | التطبيق: | حفر حقول النفط |
| اللون: | أحمر | الميناء: | شنغهاي / قوانغتشو |
| إبراز: | هيدروليكي مزدوج رام بوب,حقل النفط مزدوج رم BOP,معدات الوقاية من الانفجار 7-1/16 ",Oilfield Double Ram BOP,Blowout Preventer Equipment 7-1/16" |
||

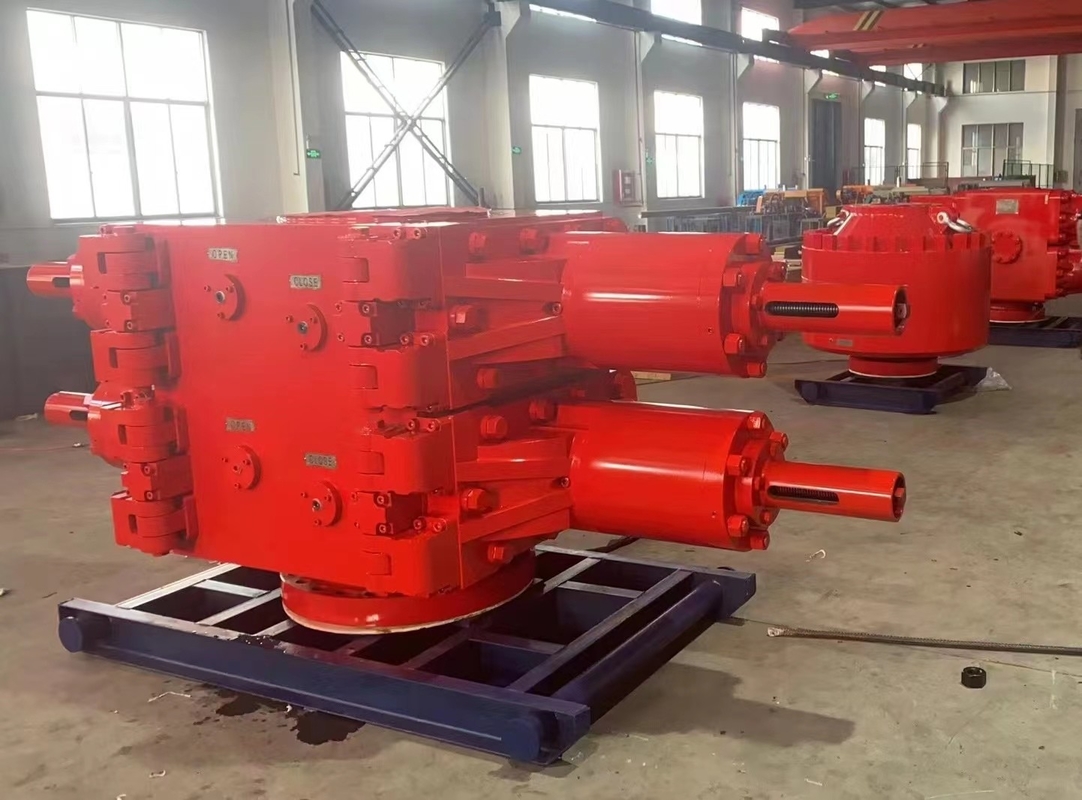

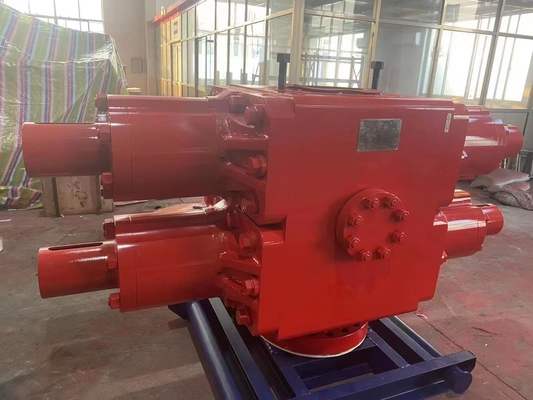

2FZ18-35 معدات منع انفجار حفر حقول النفط BOP مزدوجة
I. معدات منع الانفجار نموذج المنتج: 2FZ18-35
II.معدات منع الانفجار الاستخدامات الرئيسية
تم تصميم الوقاية الهيدروليكية من الانفجارات المزدوجة لتحكم فعالًا في الانفجارات أثناء اختبار النفط (الغاز). كما يتم استخدامه للعمل والقياس البيانات في رؤوس الآبار منخفضة الضغط.يمكن استخدام جهاز منع الانفجار هيدروليكي مزدوج الرام بمفرده أو مع جهاز منع الانفجار أحادي الرامويمكن أيضا أن تستخدم جنبا إلى جنب مع منع انفجار حلقة.
مبدأ عمل معدات منع الانفجار
1مبدأ عمل التبديل
عندما يدخل زيت الضغط العالي من نظام التحكم الهيدروليكي إلى غرفة إغلاق الأسطوانة الهيدروليكية اليسرى واليمينية،يتم دفع البستون لدفع عمود الرام وجمعية الرام للتحرك نحو مركز رأس البئر على التوالي على طول المسارات التي تحددها غرفة الرام لإغلاق البئرعندما يدخل زيت الضغط العالي إلى غرفة فتح الأسطوانات الهيدروليكية اليسرى واليمينية،يتم دفع البستن لدفع عمود العجلة وجمعية العجلة للتحرك بعيدا عن مركز رأس البئر لفتح رأس البئريتحكم مفتاح البوابة في إجراءات فتح وإغلاق جهاز منع الانفجار بواسطة صمام العكس لنظام التحكم الهيدروليكي.
2مبدأ الختم:
يجب أن يحتوي جهاز منع الانفجار الرامي على أربعة أغطية لإغلاق رأس البئر بشكل فعال ، وهي: أغطية أعلى الغطاء والغطاء القشري. الختم الأمامي للبوابة ، والختم بين الأنابيب والختم الأمامي.الختم بين السقف والباب الجانبيالختم بين عمود البوابة والباب الجانبي
يتم تقسيم عملية ختم البوابة إلى خطوتين: أولا، تحت تأثير الزيت الهيدروليكي،عمود البوابة يدفع القلب المطاطي الأمامي الختم من البوابة لضغط وتشوه الجزء الأمامي الختم، وأخيرًا الجزء الختم الضغط التداخل بين القلب المطاطي الختم والغلاف. وهذا يخلق ختمًا أوليًا. ثانياً ، عندما يكون هناك ضغط في رأس البئر ،ضغط البئر يدفع الختم الأمامي من العجل من الجزء الخلفي من العجل للضغط أكثر وتشوهفي نفس الوقت، يدفع ضغط البئر الحمار من الأسفل للطفو بالقرب من سطح الختم العلوي للقشرة، وبالتالي تشكيل ختم موثوق به، والذي يسمى البئر.الضغط يساعد في تأثير الختم.
المهام الخاصة هي:
1عندما يكون هناك أنبوب في البئر، فإنه يمكن أن تغلق الفضاء الحلقية بين الغلاف والأنبوب. يمكن أن تكون مجهزة مع 2 3/8، 2 7/8، 3 1/2، وبوابة الختم الكامل،والتي يمكن أن تغلق الفضاء الحلقيةأنابيب ذات المواصفات المذكورة أعلاه متوفرة أيضا مع بوابات الكابلات.
2عندما لا يكون هناك أداة حفر في البئر، يمكن أن يتم إغلاق البئر مع بوابة الختم الكامل.
3من أجل السيطرة الفعالة على ضغط التشكيل ، يمكن استخدامه جنبا إلى جنب مع مجموعة اختبار النفط (الغاز) لتحقيق عمليات موازنة الضغط.
4يمكن القيام بعمليات خاصة مثل قتل البئر وتنظيف البئر أثناء إغلاق رأس البئر.
IV. المعلمات التقنية الرئيسية لـ BOP
الاسم: الهيدروليكي مزدوج رام منع انفجار
النموذج: 2FZ18-35
ضغط العمل الاسمي: 35Mpa
القطر الاسمي: 180mm (7 1/16)
ضغط اختبار القوة: 52.5 MPa
مواصفات رام: يتم تجهيز التجويف العلوي مع 2 7/8، يتم تجهيز التجويف السفلي مع بوابة مغلقة بالكامل
** الاتصال السفلي: 350 فلانج
وصلة أسفل: 350 فلانج
