تفاصيل المنتج:
|
| أقصى قوة إدخال: | 600 حصان | أقصى حمل لقضيب التوصيل: | 445000 نيوتن |
|---|---|---|---|
| السكتة الدماغية: | 152.4 ملم | أعلى سرعة: | 450 دورة في الدقيقة |
| نسبة سرعة: | 4.61:1 | الوزن: | 2492كجم |
| إبراز: | مضخة المضخة 600 حصان,مضخة المضخة ثلاثية الأسطوانات,مضخة مضخة شاحنة التكسير,Three-Cylinder Plunger Pump,Acidizing Fracturing Truck Plunger Pump |
||

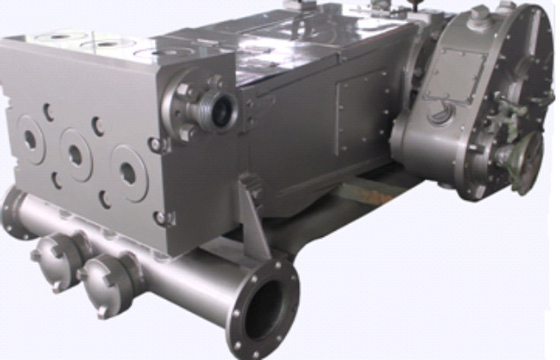

مضخة مضخة ثلاثية الأسطوانات KTZ-600L نوع 600HP للشاحنة الكسرية الحمضية
KTZ600L وصف
مضخة KTZ600L هي مضخة مضخة ثلاثية الأسطوانات أفقية ذات عمل أحادية حجمية متناوبة. يبلغ الحد الأقصى للطاقة الدخلية للمضخة 600 حصان.هذه المضخة تستخدم على نطاق واسع في عمليات البئر النفطي المتقطعة، مثل الحموضة ، التسمين ، التكسير ، حقن المياه وغيرها من ظروف العمل. من الناحية الهيكلية ، فهي مناسبة للتكوين على شاحنة أسمنت بمضخة واحدة ،مثل GJC45-21، GJC50-13، 700 نوع شاحنة التكسير الحمضية، 45-21 ضغط عالية حقن المزلق، الخ
المعلمات التقنية الرئيسية:
أقصى طاقة دخول: 600 حصان (447 كيلوواط)
التردد الأقصى: 450 دورة في الدقيقة
الحد الأقصى لحمل عصا الاتصال: 100000 رطلا ((445000N)
ستوك: 6" ((152.4ملم)
نسبة التروس: 461:1
الطول: 64" ((1626ملم)
العرض: 53.78" ((1366ملم)
الارتفاع: 23.88" ((607ملم)
الوزن: 5495 رطلا ((2492kg)
الخصائص الهيكلية الرئيسية:
1يتكون من ثلاثة أجزاء: نهاية الطاقة، نهاية هيدروليكية وصندوق تخفيض؛
2. يتبنى تصميم علبة التروس الخارجيّة الفريدة للحدّث. يمكن تركيب علبة التروس الخارجيّة على اليسار أو اليمين، وهناك 16 وضعية تركيب مختلفة للاختيار من بينها،مما يسهل تخطيط المركبة وصيانتها;
3مستمدة من مضخة SPM600 القصيرة ، يتم زيادة طول غلاف المضخة ، ويتم إضافة قضيب اتصال صغير ، ويتم توصيل المكبس والقضيب عن طريق المشابك ،الذي يتغلب على أوجه القصور في مضخة قصيرة من الصعب صيانتها ومناسب للتكوين في آلة واحدةعلى شاحنات المضخة (المتزلج) ، أصبح منتجًا قياسيًا لشاحنات التسمين المحلية ومعدات حقن الضغط العالي ؛
4لديها قابلية أساسية للتبادل مع الأجزاء الداخلية من مضخة SPM600؛
5هناك جسمين مختلفين لرأس المضخة لتركيب أربع مواصفات مختلفة من المكبسات (3"، 3.5"، 4"، 4.5") للحصول على ضغوطات مختلفة وتحركات للعملاء للاختيار.
معايير الأداء هي كما يلي: (ملاحظة: يتم حساب المعايير في الجدول على أساس كفاءة حجمية بنسبة 100٪ وكفاءة ميكانيكية بنسبة 90٪)
|
قطر المضخة بوصة ملم |
التردد ((rpm) | |||||||||
| 50 | 120 | 200 | 300 | 450 | ||||||
|
مساحة التنقل GPM (L/min) |
الضغط Psi (MPa) |
النزوح GPM (L/min) |
الضغط Psi (MPa) |
النزوح GPM (L/min) |
الضغط (باي سي) (MPa) |
النزوح GPM (L/min) |
الضغط (باي سي) (MPa) |
النزوح GPM (L/min) |
الضغط (باي سي) (MPa) |
|
|
3" (76.2) |
28 (104) |
14141 (97.5) |
66 (250) |
14098 (97.2) |
110 (417) |
8456 (58.3) |
165 (625) |
5642 (38.9) |
248 (938) |
3756 (25.9) |
|
3.5" (88.9) |
37 (142) |
10399 (71.7) |
90 (341) |
10341 (71.3) |
150 (568) |
6208 (42.8) |
225 (851) |
4148 (28.6) |
337 (1277) |
2756 (19) |
|
4" (101.6) |
49 (185) |
7962 (54.9) |
118 (445) |
7919 (54.6) |
196 (741) |
4757 (32.8) |
294 (1112) |
3176 (21.9) |
441 (1668) |
2118 (14.6) |
|
4.5" (114.3) |
62 (235) |
6295 (43.4) |
149 (563) |
6266 (43.2) |
248 (938) |
3756 (25.9) |
372 (1407) |
2509 (17.3) |
558 (2111) |
1668 (11.5) |
| طاقة المدخل | 188كيلوواط | 447كيلوواط | 447كيلوواط | 447كيلوواط | 447كيلوواط | |||||
