تفاصيل المنتج:
|
| اسم المنتج: | بوب شير رام | ||
|---|---|---|---|
| إبراز: | FZ35-35 شير رام BOP,إيف آي ستاندرد شير رام بوب,حفر حقل النفط شيشار رام BOP,API Standard Shear Ram BOP,Oilfield Drilling Shear Ram BOP |
||

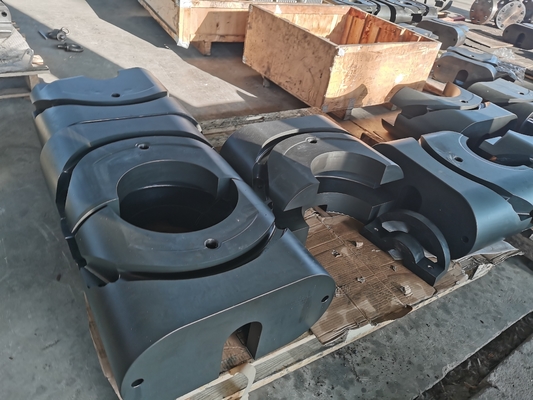

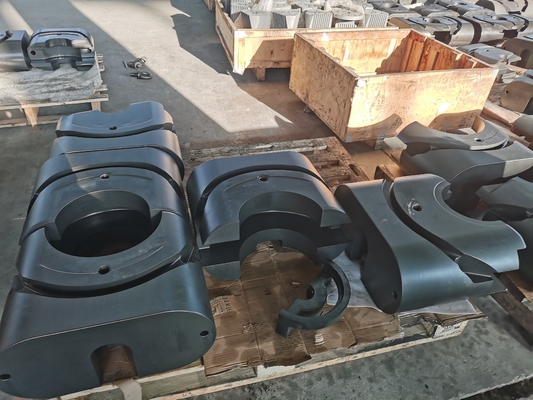

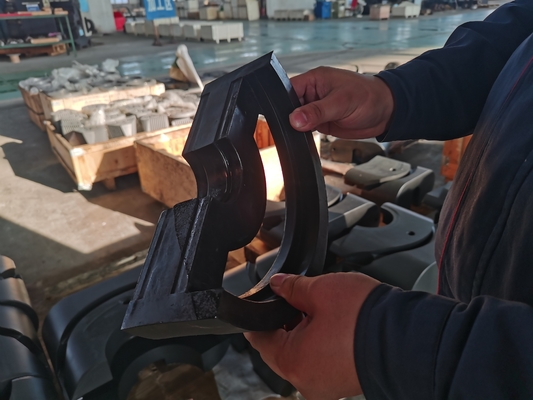

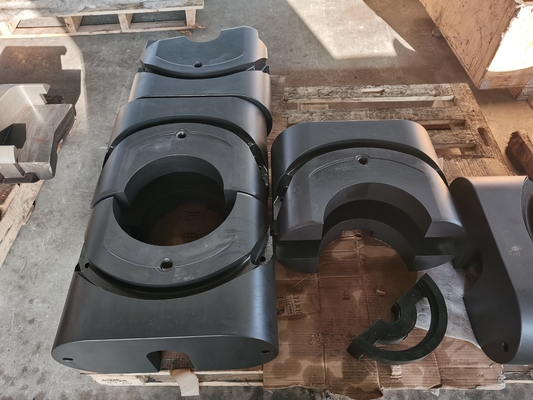

BOP Ram U Type Ram BOP FZ35-35 API Standard Shear Ram لحفر حقول النفط
شير رام
يمكن لكسارة القص أن تقطع أنبوب البئر، وتغلق رأس البئر بشكل أعمى، وتستخدم أيضًا ككبس أعمى عندما لا يكون هناك أنبوب في البئر. تركيب كبش القص هو نفس الكبش الأصلي.
● في الحالة العادية يستخدم كمكبس أعمى، وفي حالة الطوارئ يستخدم كمكبس قص.
● يمكن لمثبط القص قطع الأنابيب بشكل متكرر وعدم إتلاف الشفرة، ويمكن إعادة استخدام الشفرة البالية بعد الإصلاح. تنتج شركة FORUS مكبس القص الذي يتمتع بعمر قص يزيد عن خمس مرات، مما يسمح له باستبدال مطاط الختم.
● تم دمج شفرة الكبش العادية مع جسم الكبش.
● يتم فصل شفرة الكبش المقاومة للكبريت BOP عن جسم الكبش، مما يسهل تغيير الشفرة بعد تلف الشفرة، ويجعل جسم الكبش قابلاً للاستخدام المتكرر.
● سطح الختم الملامس بين الختم العلوي لمكبس القص والشفرة كبير، مما يقلل بشكل فعال الضغط على سطح الختم المطاطي، ويطيل عمره.
رام متغير
يمكن استخدام الكبش المتغير لإغلاق أقطار مختلفة من سلسلة الأنابيب. يتكون الكبش المتغير من كبش متغير، وختم علوي، وختم أمامي متغير. تركيب الرام المتغير في مانع الانفجار BOP هو نفس الرام المشترك، ولا تحتاج إلى تغيير أي جزء من مانع الانفجار BOP.
يمثل U نوع U من ذاكرة الوصول العشوائي BOP
| المواصفات والنموذج |
تتحمل الرئيسي مم (بوصة) |
ضغط العمل ميجا باسكال (رطل لكل بوصة مربعة) |
كمية الزيت للفتح (اسطوانة واحدة) | كمية الزيت للإغلاق (اسطوانة واحدة) | نوع الرام |
حجم الرام (في) |
البعد مم | الوزن كجم | رمز BOP الموصى به | |||||
| طول | عرض | ارتفاع | أعزب | مزدوج | ||||||||||
| أعزب | مزدوج | |||||||||||||
| سلسلة 180 (71/16 بوصة). | FZ18-352FZ18-35 | 180(71/16) | 35 | 4.6 | 4.6 | ش | الحد الأقصى 5 1/2 | 2477(3273) | 550 | 736 | 1116 | 1870 | 3586 |
C11.002 C11.00 |
| FZ18-702FZ18-70 | 180(71/16) | 70 | 4.6 | 4.6 | ش | الحد الأقصى 5 1/2 | 2487 (3363) | 550 | 806 | 1216 | 2190 | 4095 |
C20.002 ج 20.00 |
|
| FZ18-1052FZ18-105 | 180(71/16) | 105 | 4.6 | 4.6 | ش | الحد الأقصى 5 1/2 | 2477(3273) | 550 | 832 | 1242 | 2215 | 4066 |
C08.002 C08.00 |
|
| سلسلة 280 (11 بوصة). | FZ28-352FZ28-35 | 280-11 | 35 | 10.6 | 10.8 | ش | الحد الأقصى 8 5/8 | 3105 (4165) | 650 | 898 | 1380 | 3775 | 6915 |
C06.002 C06.00 |
| FZ28-702FZ28-70 | 280-11 | 70 | 10.6 | 10.8 | ش | الحد الأقصى 8 5/8 | 3035(4065) | 660 | 950 | 1430 | 3900 | 7115 |
C09.002 C09.00 |
|
| FZ28-1052FZ28-105 | 280-11 | 105 | 10.9 | 11.1 | ش | الحد الأقصى 7 5/8 | 3035(4396) | 820 | 1205 | 1840 | 6660 | 11750 |
C01.002 ج01.00 |
|
| FZ28-1402FZ28-140 | 280-11 | 140 | 30.1 | 26.6 | ش | الحد الأقصى 6 5/8 | 3890(5104) | 1050 | 1470 | 2200 | 9525 | 16933 |
C10.002 ج10.00 |
|
| 346 (135/8 بوصة) سلسلة | FZ35-352FZ35-35 | 346(135/8) | 35 | 21 | 22 | ش | الحد الأقصى10 3/4 | 3647(4833) | 720 | 928 | 1501 | 5150 | 9750 |
C21.002 C21.00 |
| FZ35-702FZ35-70 | 346(135/8) | 70 | 21 | 22 | ش | الحد الأقصى10 3/4 | 3707(4893) | 745 | 1115 | 1720 | 6020 | 10940 |
C17.002 C17.00 |
|
| FZ35-1052FZ35-105 | 346(135/8) | 105 | 22.8 | 23.7 | ش | الحد الأقصى10 3/4 | 3957(5319) | 850 | 1340 | 2076 | 9310 | 16210 |
C16.002 C16.00 |
|
| سلسلة 540 (211/4 بوصة). | FZ54-142FZ54-14 | 540(211/4) | 14 | 16.3 | 17.4 | ش | الحد الأقصى 16 | 4120(5800) | 1000 | 944 | 1638 | 7450 | 14420 |
C25.002 C25.00 |
| سلسلة 540 (211/4 بوصة). | FZ54-352FZ54-35 | 540(211/4) | 35 | 51 | 56 | ش | الحد الأقصى16 | 4884(6364) | 1080 | 1300 | 2100 | 13720 | 26500 |
C27.002 C27.00 |
| FZ54-702FZ54-70 | 540(211/4) | 70 | 51 | 56 | ش | الحد الأقصى16 | 4884(6364) | 1200 | 1742 | 2542 | 15718 | 29773 |
C28.002 C28.00 |
|
| 680(263/4) | FZ68-212FZ68-21 | 680(263/4) | 21 | 36 | 37 | ش | الحد الأقصى20 | 5305(6646) | 1280 | 1214 | 1924 | 13300 | 24800 |
C24.002 C24.00 |
| الملاحظة 1. ضغط اختبار مانع الانفجار BOP هو 1.5 مرة من الضغط القياسي | ||||||||||||||
| 2. ضغط التشغيل يتراوح من 8.4Mpa إلى 10.5Mpa | ||||||||||||||
مواصفات التشغيل من نوع U Shear Ram
| نوع مانع الانفجار BOP | نموذج BOP | رمز BOP الموصى به | نوع الاسطوانة | مواصفات أنبوب الحفر |
| ش | (2)FZ28-35 | (2)ج06.00 | اسطوانة عادية | |
| (2)ج06.00 | اسطوانة مع الداعم جنبا إلى جنب | 5 1/2 بوصة 24.7 رطل/قدم G-105 PSL-3 | ||
| (2)FZ28-105 | (2)C01.00 | اسطوانة عادية | ||
| (2)C01.00 | اسطوانة مع الداعم جنبا إلى جنب | 5 1/2 بوصة 24.7 رطل/قدم G-105 PSL-3 | ||
| (2) ف 35-35 | (2)C21.00 | اسطوانة عادية | 5 بوصات 19.5 رطل/قدم G-105 PSL-3 | |
| (2)ج26.00 | اسطوانة مع الداعم جنبا إلى جنب | 5 1/2 بوصة 24.7 رطل/قدم S-135 PSL-3 | ||
| (2) ف 35-70 | (2)C17.00 | اسطوانة عادية | 5 بوصات 19.5 رطل/قدم G-105 PSL-3 | |
| (2) ج30.00 | اسطوانة مع الداعم جنبا إلى جنب | 5 1/2 بوصة 24.7 رطل/قدم S-135 PSL-3 | ||
| (2) ف 35-105 | (2)ج16.00 | اسطوانة عادية | 5 بوصات 19.5 رطل/قدم G-105 PSL-3 | |
| (2)ج23.00 | اسطوانة كبيرة | 5 1/2 بوصة 24.7 رطل/قدم G-105 PSL-3 | ||
| (2) ف 54-35 | (2)C27.00 | اسطوانة عادية | 6 5/8 بوصة 27.7 رطل/قدم S-135 PSL-3 |
نطاق ذاكرة الوصول العشوائي المتغير من النوع U
| نوع مانع الانفجار BOP | نموذج بوب | نطاق الرام المتغير (بوصة) | ||
| ش | (2) ف 28-35 | 2 7/8"-5" | ||
| (2) ف 28-70 | 2 7/8"-5" | |||
| (2) ف 35-35 | 2 3/8"-3 1/2" | 2 7/8"-5" | ||
| (2) ف 35-70 | 2 3/8"-3 1/2" | 2 7/8"-5" | ||
| (2) ف 35-105 | 3 1/2"-5" | 4 1/2"-5 1/2" | ||
| (2) ف 54-35 | 2 7/8"-5 7/8" | |||
