تفاصيل المنتج:
|
| اسم المنتج: | 60k مقطورة محمولة على CTU | أقصى شد للحاقن: | 60000 رطل |
|---|---|---|---|
| الحد الأدنى لسرعة التشغيل السلس: | <0.5 م / دقيقة | مناسب لأنابيب OD.: | 2.375 بوصة |
| دليل الشعاع: | 100 بوصة | الأبعاد الكلية (الطول × العرض × الارتفاع): | 13600 × 2600 × 4250 مم |
| محرك: | CAT C13520HP @ 2100 دورة في الدقيقة | قطر مانع الانفجار BOP: | 4.06 بوصة |
| قطر المتعرية: | 4.06 بوصة | درجة الحرارة المحيطة المطبقة لجهاز فوهة البئر: | 260 |
| إبراز: | وحدة الأنابيب الملفوفة 60 ك,وحدة الأنابيب الملفوفة 60000 رطل,معدات الأنابيب الملفوفة 5000 رطل لكل بوصة مربعة |
||

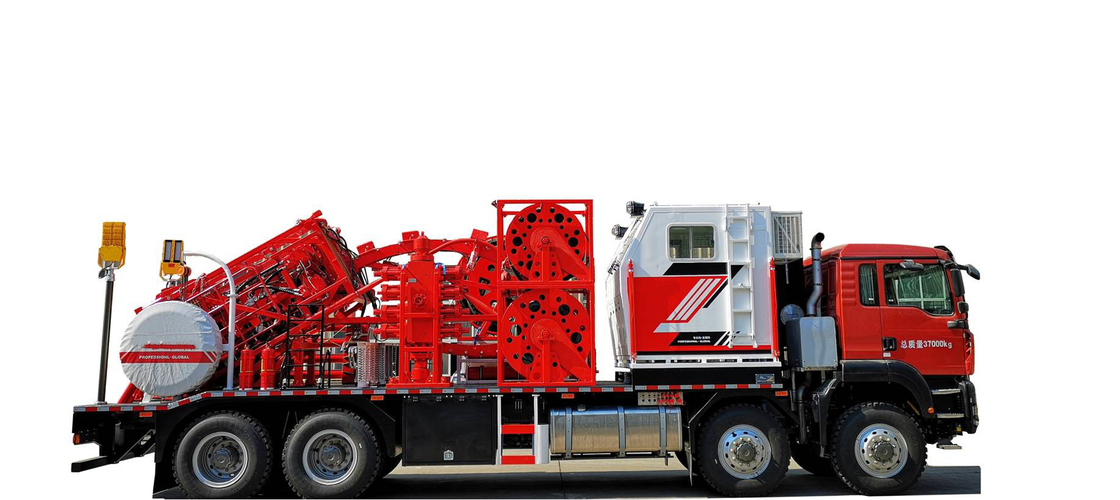

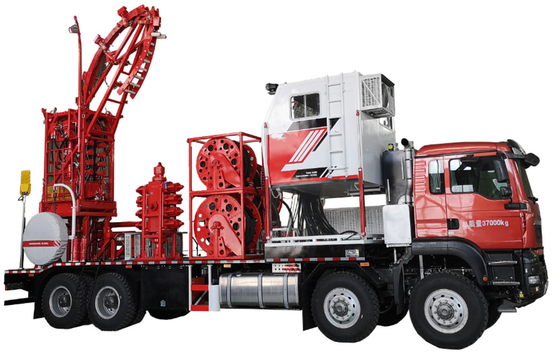

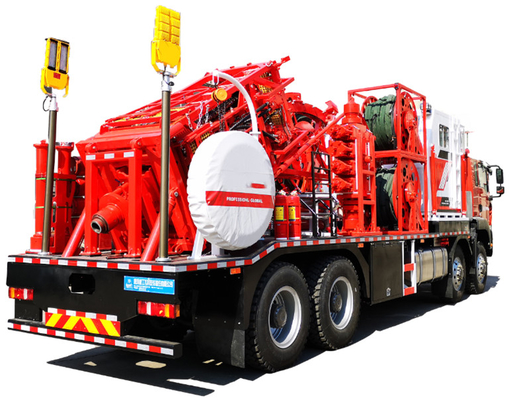

مقطورة وحدة الأنابيب الملفوفة - النموذج المركب FR270 الحد الأقصى لشد الحاقن 60000 رطل WP 5000psi
60k مقطورة محمولة على CTU
تعمل شركة FORUS في تصدير آلات ومعدات التنقيب عن النفط.هدفنا هو تلبية متطلبات العملاء المختلفة ، وتوفير جودة عالية
المنتجات بأفضل الأسعار.
لدينا فريق محترف لتقديم الخدمة بكفاءة والعمل بسرعة.النزاهة هي حجر الزاوية في تطورنا.معداتنا لها
صدرت العديد من الدول ، بما في ذلك الكويت ، الإمارات العربية المتحدة. ، مصر ، إندونيسيا ، روسيا ، الولايات المتحدة الأمريكية ، كازاخستان وغيرها ، وقد أشاد عملائنا على نطاق واسع.
موديل المنتج
| تخصيص | FR270 | FR360 | FR450 |
| هيكل | مركبة محمولة / مقطورة / مثبتة على الانزلاق | مركبة محمولة / مقطورة / مثبتة على الانزلاق | مركبة محمولة / مقطورة / مثبتة على الانزلاق |
| شاسيس | HOWO (مركبة خاصة) | HOWO (مركبة خاصة) | HOWO (مركبة خاصة) |
| قوة | 480 حصان / 500 حصان | 480 حصان / 500 حصان | 480 حصان / 500 حصان |
| حاقن | SVM-60K | SVM-80K | SVM-100K |
| سعة الطبل | 1.25 "-5000 م / 1.5" -5000 م | 2 "-5000 م | 2 "-6000 م |
| مانع الانفجار | 2.56 / 3.06 (10 ك) | 3.06 (10 ك) /4.06 (10 ك / 15 ك) | 4.06 / 5.12 (10 ك / 15 ك) |
| البعد الرئيسي للمركبة | 11980x2550x4000 ملم | ||
| وزن المركبة الرئيسي | 37 ت | ||
| أبعاد سيارة الطبل | 11950 × 2880 × 4360 ملم | ||
| وزن المركبة المساعدة | 58 طن (2 بوصة - 6000 م) |
||
مقدمة CTU
تُعرف وحدة الأنابيب الملتفة (اختصارًا CTU) باسم "معدات التشغيل الشاملة".لقد تم استخدامه على نطاق واسع في صيانة حقول النفط والغاز ،
الحفر والإنجاز والتسجيل والتجميع والنقل والتحفيز وغيرها من المجالات.
بالمقارنة مع تقنية التشغيل التقليدية ، تتمتع شاحنة ct بمزايا وميزات بارزة:
1. تكلفة تشغيل منخفضة.يتم تخفيض التكاليف بشكل مباشر بسبب قلة معدات وحدة التحكم في وحدة المعالجة ، ووقت أقصر للتنقل والتركيب والاستعداد للعمليات ، و
أسرع وأقل جهدًا لسحب الأنابيب وتشغيلها.
2. لزيادة إنتاج آبار النفط ، فإن إعادة الحفر أو الحفر الجانبي للآبار القديمة يمكن أن يؤدي إلى زيادة إنتاج الآبار القديمة دون الحاجة الاقتصادية
المنفعة.
3 ، حماية طبقة الزيت ، سلامة التشغيل.بالنسبة للطبقة السفلية الحساسة ، يمكن إجراء التشغيل المستمر بدون رش ، وتحرير الضغط و
مع الضغط لمنع تلوث التكوين وحماية التكوين وزيادة الإنتاج.
يمكن استخدام معدات الأنابيب الملتفة في نطاقات مختلفة اعتمادًا على معايير أداء الجهاز.يستخدم بشكل رئيسي للرمل
التنظيف والتحميض وغسل الآبار والصرف بالغاز وإزالة الشمع والصيد وختم الآبار والعمليات الأخرى وإجراءات التحفيز.
مجهزة بالأدوات ذات الصلة ، يمكنها إجراء ثقب ، كسر السحب ، حفر وطحن قابس الجسر ، الحفر وغيرها من الغاز الصخري العميق
وعمليات بناء آبار النفط ، ويمكن استخدام الأنابيب الملفوفة بالكابلات لعمليات تسجيل قاع البئر.
ميزة
• مجموعة واسعة من المنتجات ، مركبة على مركبة (شاسيه من النوع الثاني) ، ومقطورة ، ومعدات أنابيب ملفوفة مثبتة على منصة انزلاقية.
• يمكن للمحرك الهيدروليكي بالكامل أن يحقق تحكمًا مركزيًا في المعدات في غرفة العمليات ، ومراقبة في الوقت الفعلي لتشغيل المعدات
المعلمات ونقاط المراقبة الرئيسية ، باستخدام التحكم الإلكتروني في التحكم الهيدروليكي لكل نظام فرعي ، وموثوقية جيدة ، وأكثر سهولة في الاستخدام
التشغيل ، درجة عالية من الأتمتة ، رؤية واسعة لغرفة العمليات ، مساحة داخلية كبيرة.
• مزود بنظام الحصول على البيانات ، ومعالجة بيانات كل نقطة تجميع من خلال PLC ، مع قراءة معلمات التشغيل ، في الوقت الفعلي
المنحنى وعرض التحميل التاريخي والتصدير ، وتخزين سجل نقطة التشغيل والتصدير ، وما إلى ذلك ، وتحليل إجهاد الأنابيب الاختياري و
وظائف محاكاة السلسلة.
• يتم تشغيل أسطوانة الأنابيب التقليدية بواسطة مخفض كوكبي ، بموثوقية عالية.يمكن للعملاء أيضًا اختيار أسطوانة أنابيب التسجيل ، DID سريعًا-
أسطوانة التفكيك ، إلخ ، حسب احتياجاتهم ، مزودة بجهاز مراقبة HD.
• نظام عد أنابيب دقيق ، مزود بجهاز مراقبة عالي الدقة ، تشغيل أكثر دقة.

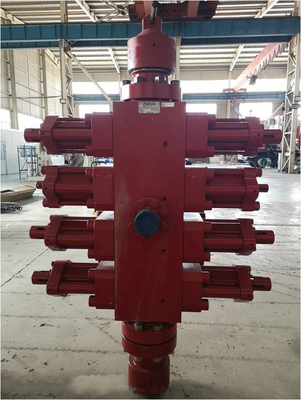

• يمكن تسجيل حركات رام مانع الانفجار BOP والاستعلام عنها ، ويلزم فتح القفل الكهربائي والميكانيكي للتشغيل
• يمكنه مراقبة بيانات إنشاء الموقع ومعلومات الإنذار عن بعد من خلال شبكة الهاتف المحمول (4G ، وما إلى ذلك) على الهاتف المحمول أو الكمبيوتر ، والتخزين
البيانات الرئيسية لخادم السحابة البعيد لعرض البيانات التاريخية.
• استبدال سهل وفعال لحامل رأس المحقن لأنبوب من 1 "إلى 2.875".
المكونات الرئيسية لوحدة ربط الأنابيب الملفوفة
| رقم. | اسم المكونات | تحديد | ماركة | ملاحظة |

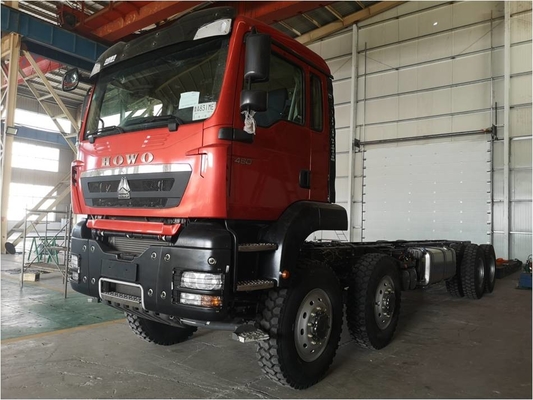

| 1 | شاسيس | ZZ5447V547GE1 | مركبة ثقيلة | المركبة المركبة |
| 2 | محرك | ج 13 | قطة | محمولة على زلق |
| 3 | حالة نقل | / | جيماني | |
| 4 | المضخة المائية والمحرك | / | باركر | |
| 5 | غرفة التحكم | / | لنا | |
| 6 | حاقن | / | لنا | |
| 7 | نظام مانع الانفجار BOP | / | المنتدى | |
| 8 | مشعب الضغط العالي | / | لنا | |
| 9 | تشيكسان | / | المنتدى | |
| 10 | نظام جمع البيانات | / | لنا | |
| 11 | خط مائي | / | إيتون / مانولي |
حالات
1.عملية تسجيل شعاع الأنابيب الملفوفة
2. 1. أنابيب ملفوفة الضغط السلبي عملية غسل الرمال
