تفاصيل المنتج:
|
| اسم المنتج: | كتلة التاج | شهادة: | API |
|---|---|---|---|
| تقرير الاختبار: | تزود | معالجة: | يصب |
| ضمان: | سنة واحدة | تطبيق: | حفر حقول النفط |
| إبراز: | مكونات جهاز الحفر 4F,مكونات جهاز حفر كتلة التاج,كتلة تاج API |
||

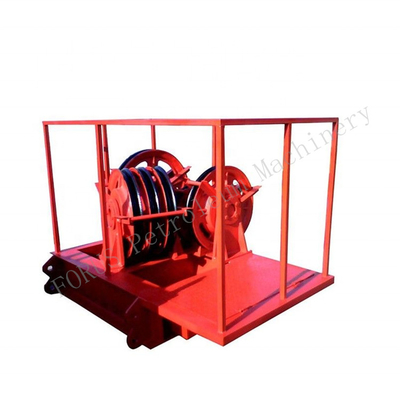

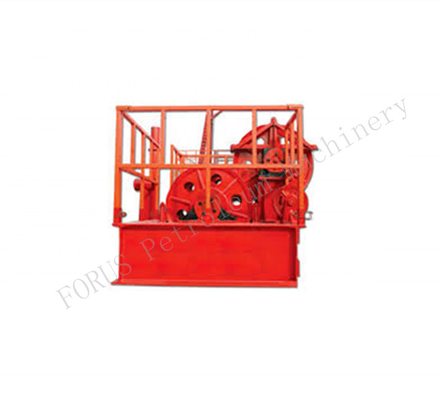

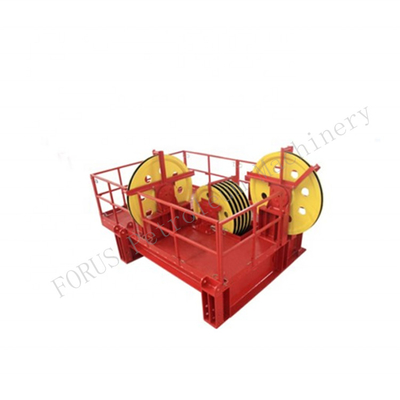

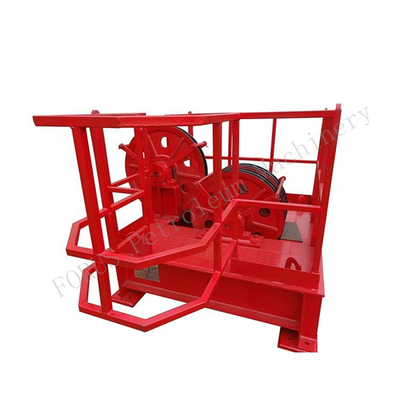

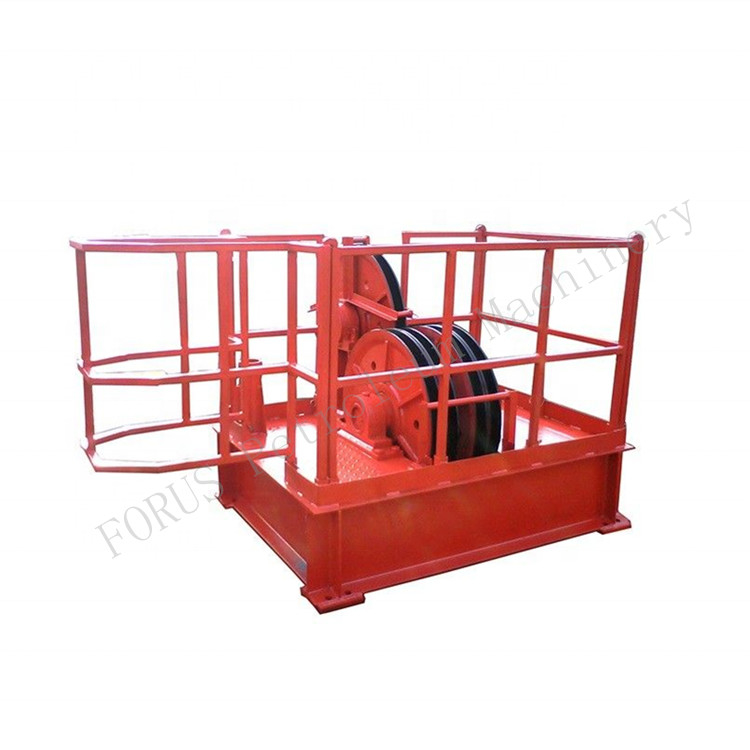

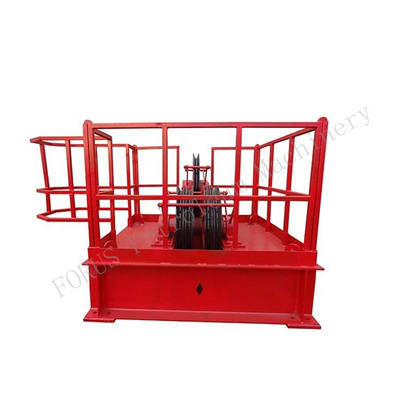

مكونات جهاز الحفر جهاز حفر آبار النفط API 4F Crown Block
تطبيق المنتج
تتكون كتلة التاج من الطابق السفلي التاجي ، وأحزمة الخط السريع ، وحزم الخط الميت ، والقص الرئيسي ، وحزم خط الرمال ، وواقي خط الحفر و
الحزم للونش الهيدروليكي والهوائي ، وخشب الوفير لـ Crown-O-Matic وحاجز الحماية.إنه مصمم بنوع مغلق ونوع مفتوح.ال
نظام السفر مقسم إلى 7 × 6 ، 6 × 5 ، 5 × 4 ، و 4 × 3 ، والتي تناسب خطوط الحفر Φ7 / 8 "~ Φ1 1/2".أخدود الحزم يتوافق مع المتطلبات
من API RP 9B.تتم معالجة سطح أخدود الحزم بمعالجة التبريد.يتبنى المحمل تزييتًا مركزيًا للراحة
عملية.
سمات
* يتم إعادة خط الحفر بالتوازي.
* إطار التاج مصنوع من أشكال ولوحات فولاذية عالية القوة.يتم توفير لوحة العروة للمحرك العلوي.كتلة التاج مجهزة بالمعدن
لوحة القاعدة ، الدرابزين ، واللوح.سلم له فتحة.
* انحراف سريع الخط الحزم.
* تم تصميم مجموعة الحزم لمقاومة عزم دوران الكتلة المتحركة.مجموعة الألواح الجانبية مواجهة برافعة لسهولة الانتقاء و
تعليق المصاعد.
* يتم إخماد أخاديد الحزم بتردد متوسط لتحسين صلابة السطح وإطالة عمر خدمة الحزم.
* تحتوي جميع الحزم على محامل أسطوانية مخروطية ذات صف مزدوج ولكل محمل قناة تشحيم فردية.
* يمنع واقي الحبل الحبل السلكي من النفاد من أخاديد الحزم.
* مجهزة بكتل خشبية الوفير وشبكة التجنيب.
* مزود بفتحة كسب لاستخدامها في إصلاح مجموعة الحزم.
* مجهزة بحزم خط الرمل وحزم مساعدة.
* الحزم والمحامل قابلة للتبديل مع تلك الخاصة بمجموعة النقل المطابقة.
* تتوافق كتل التاج مع API 4F 8A / 8C.
| نموذج | نظام السفر | قطر خط الحفر (بوصة) | تحميل (رطل) | قطر الحزم الرئيسي (بوصة) | قطر إحزم Fastline (in) | قطر الحزم الرملي (in) | الأبعاد الكلية (قدم) | الوزن الذاتي (رطل) |
| TC60 | 3 × 2 | 7/8 | 134885 | 19.68 | 19.68 | 5.37 × 4.36 × 4.89 | 1305 | |
| TC70 | 4 × 3 | 7/8 | 157366 | 24.02 | 24.02 | 4.86 × 2.05 × 2.07 | 1598 | |
| TC90C | 4 × 3 | 1 | 202328 | 24.02 | 24.02 | 4.46 × 3.28 × 4.1 | 1764 | |
| TC135 | 4 × 3 | 1 | 303492 | 29.92 | 36.02 | 6 × 4.95 × 4.27 | 2866 | |
| TC158 | 5 × 4 | 1 ؛ 1 1/8 | 355198 | 29.92 | 36.02 | 19.68 | 7.64 × 4.69 × 4.82 | 3263 |
| TC158 | 6 × 5 | 1 ؛ 1 1/8 | 355198 | 29.92 | 36.02 | 19.68 | 7.64 × 5.38 × 4.82 | 3472 |
| * TC160 | 4 × 3 | 1 1/8 | 359694 | 36.02 | 36.02 | 19.68 | 2.23 × 3.23 × 3.41 | 4393 |
| * TC170C | 5 × 4 | 1 1/4 | 382175 | 36.02 | 44.09 | 15.75 | 7.97 × 3.28 × 4.43 | 6095 |
| * TC180D | 6 × 5 | 1 1/4 | 404656 | 36.02 | 36.02 | 8.14 × 2.7 × 3.18 | 4574 | |
| * TC225 | 6 × 5 | 1 1/4 | 505820 | 44.09 | 50 | 8.14 × 2.7 × 3.18 | 12306 | |
| TC225 | 6 × 5 | 1 1/4 | 505820 | 36.02 | 36.02 | 19.68 | 6.56 × 4.59 × 4.43 | 5158 |
| * TC315 | 7 × 6 | 1 3/8 | 708148 | 50 | 60 | 30 | 12.84 × 10 × 9.24 | 19294 |
| * TC450 | 7 × 6 | 1 1/2 | 111640 | 60 | 60 | 29.92 | 11.38 × 10 × 9.8 | 21459 |
| ملاحظة: * العناصر المميزة لصاري جهاز الحفر المثبت على المنصة. | ||||||||
