تفاصيل المنتج:
|
| اسم المنتج: | أنبوب الحفر | طول: | R1 R2 R3 |
|---|---|---|---|
| صف دراسي: | E-75 X-95 G-105 S-135 | صناعة: | حفر حقول النفط |
| إبراز: | أنبوب الحفر API 5DP,أنبوب غلاف حفر حقول النفط,أنبوب الحفر API OCTG |
||

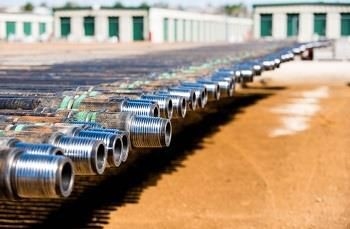

أنبوب الحفر API 5DP 2 3/8 "إلى 5 1/2" OCTG E-75 X-95 G-105 S-135
أنبوب الحفر API 5DP
أنبوب الحفر عبارة عن أنابيب مجوفة ذات جدران سميكة تنقل سائل الحفر وعزم الدوران عبر حفرة البئر إلى لقمة الحفر على جهاز الحفر.يتم تصنيعها لتحمل الضغط الداخلي والخارجي الشديد ، والتشوه ، والانحناء ، والاهتزاز لأنها تدور وترفع مجموعة الفتحة السفلية (BHA).يتم ربط أنبوب الحفر على كل طرف في قسم من الأنابيب يشار إليه بمفصل الأداة.يتم تصنيعها وأخذ عينات منها واختبارها وفحصها وفقًا للمواصفات القياسية مثل American Petroleum Institute (API).
أنواع
أنابيب الحفر القياسيةعبارة عن مقاطع أنبوبية طويلة من الأنابيب تشكل غالبية سلسلة الحفر.عادة ما يكون طولها 31 قدمًا من الأنابيب الأنبوبية ولكن قد يتراوح طولها من 18 إلى 45 قدمًا.
أنبوب حفر ثقيل الوزن (HWDP)عبارة عن أنبوب أنبوبي يضيف وزنًا أو يعمل كقطعة انتقالية في سلسلة الحفر.كقسم انتقالي من سلسلة الحفر ، يتم وضعه بين طوق الحفر وأنبوب الحفر القياسي لتقليل حالات فشل التعب.في التطبيقات الأخرى ، يتم استخدام HWDP كوزن إضافي لوزن سلسلة الحفر.
حفر الياقاتهي أحد مكونات سلسلة الحفر التي تشكل جزءًا من BHA.إنها جدران أكثر سمكًا وأثقل وأكثر صلابة من أنابيب الحفر وتستخدم بشكل أساسي لوزن ريشة الحفر بينما تخفف الاهتزازات وقوى الصدمات.
درجات أنابيب الحفر
تشمل درجات أنابيب الحفر درجات API القياسية (E-75 و X-95 و G-105 و S-135) ، بالإضافة إلى درجات الملكية.
أنبوب الحفر الصف API
تحدد API SPEC 5DP شروط التسليم الفنية لأنابيب الحفر الفولاذية ذات نهايات جسم الأنابيب المنكسرة ووصلات الأدوات الملحومة للاستخدام في عمليات الحفر والإنتاج في صناعات البترول والغاز الطبيعي لثلاثة مستويات لمواصفات المنتج (PSL-1 ، PSL- 2 و PSL-3).يحدد PS-1 سمك الجدار وقوة التأثير ومتطلبات مقاومة الخضوع الخاصة بدرجة المواد.مستويات المواصفات PL-2 / PL-3 لها متطلبات إلزامية إضافية.
<
| API أنبوب الحفر الصف | قوة الخضوع الدنيا (psi) | الحد الأدنى من قوة الشد (psi) |
| E-75 | 75000 | 100،000 |
| إكس 95 | 95000 | 105000 |
| جي -105 | 105000 | 115000 |
| S-135 | 135000 | 145000 |
الصف E.يُظهر أنبوب الحفر ، الذي يشار إليه بالفولاذ "الخفيف" ، أقل مقاومة للخضوع لكل وحدة مساحة مع مقاومة خضوع أقل من 80.000 رطل لكل بوصة مربعة.إنه قادر على تحمل نسبة أكبر من التمدد أو "الإجهاد" قبل الكسر من درجات أنابيب الحفر ذات القوة العالية.كما أنه أكثر مقاومة للتآكل والتشقق.يتم استخدام الدرجة E في الآبار ذات العمق المتوسط من 10000 إلى 15000 قدم.
الصفوف X-95 و G-105 و S-135تعتبر درجات عالية القوة.إنها تظهر قوة إنتاجية متزايدة مطلوبة لخدمة الآبار العميقة.
درجات الملكية
غالبًا ما تتجاوز درجات الملكية المواصفات المحددة بواسطة API SPEC 5DP.تم تطوير خصائص الأداء المحسّنة للخدمة الحامضة والخدمة الحرجة والمتطلبات الأخرى التي يحددها المستخدم.
خدمة الحامضدرجات مقاومة تآكل إجهاد الكبريتيد (SSC).يمكن أن يحدث SSC عند وجود كبريتيد الهيدروجين.إن دخول الهيدروجين إلى جانب الضغوط العالية ، ودرجات الحرارة المنخفضة ، وانخفاض درجة الحموضة ، ومحتوى الكلوريد العالي يقلل من ليونة درجات الصلب مما يجعلها عرضة لتكاثر الشقوق والفشل.
خدمة حرجةتقاوم الدرجات التآكل عند وجود غازات حلوة أو تركيزات عالية من ثاني أكسيد الكربون.إنها بديل فعال من حيث التكلفة يتم استخدامه في تطبيقات حقن المياه.
تحجيم
يتم تصنيع أنبوب الحفر وفقًا للمواصفات القياسية ويتم تقديمه بأحجام رمزية.أهم مواصفات الأبعاد هما الطول والقطر.
طول
تتكون سلسلة الحفر من عدة أقسام من أنبوب الحفر.يشير مصطلح "حامل" إلى قسمين أو ثلاثة أقسام من أنبوب الحفر يتم إدخالها في حفرة البئر لإكمال 60 إلى 90 قدمًا من الحفر.يتم تصنيف كل قطعة من الأنابيب ، يشار إليها على أنها "مفردة" ، بواسطة API إلى ثلاثة نطاقات طول مميزة ؛R1 و R2 و R3.
النطاق 1 (R1)هو الأقصر في الطول ، وهو أكثر شيوعًا لتحجيم أنابيب الإنتاج أو الغلاف ، ويتراوح من 18 إلى 22 قدمًا.
النطاق 2 (R2)يعتبر الطول القياسي لأنبوب الحفر ويتراوح من 27 إلى 31 قدمًا.
النطاق 3 (R3) شائع في الغلاف ويتم نشره أيضًا في تطبيقات حفر المياه العميقة.يقلل الطول المتزايد من عدد وصلات الأداة في كل حامل لأنبوب الحفر.يرجع السبب في ذلك إلى أن الحمل الذي يتم إجراؤه على كل مفصل أداة يزيد من التآكل ويقلل من العمر المتوقع لأنبوب الحفر.R3 يتراوح من 38 إلى 45 قدمًا.
قطر الدائرة
القطر الخارجي (OD) لأنبوب الحفر متوفر بأحجام اسمية تتراوح من 2 3/8 "إلى 6 5/8".يتم اختيار قطر الأنبوب بناءً على قطر البئر.من أجل تدوير طين الحفر بشكل فعال وتقليل خسائر الضغط ، يجب أن تكون نسبة القطر الخارجي لأنبوب الحفر إلى قطر البئر حوالي 0.6.
أداة مشتركة
يشتمل كل طرف من طرفي الأنبوب على مفصل أداة ، ويتم تمييزه عن طريق التوصيل المسنن الذكر المشار إليه باسم "الدبوس" ووصلة الخيوط الأنثوية والتي يشار إليها باسم "الصندوق".وهي مسبقة الصنع وملحومة على الأنبوب.توفر وصلات الأداة وصلات مترابطة عالية القوة.يتم معالجتها حرارياً بقوة أعلى من الفولاذ الموجود في جسم الأنبوب من أجل البقاء على قيد الحياة بسبب قسوة الحفر والعديد من دورات شد وتخفيف الخيوط.يتم تحديد مفاصل الأداة حسب نوع الخيط والاضطراب.
منزعج
يشير الانزعاج (النهاية الخيطية) إلى جدار مفصل الأداة عند الوصلة الملولبة.يتم تقديم أنبوب الحفر مع اضطراب داخلي (IU) أو اضطراب خارجي (EU) أو اضطراب داخلي خارجي (IEU).
IU- في حالة حدوث اضطراب داخلي ، تعوض السماكة المتزايدة على طول الجدران الداخلية عن المعدن الذي تمت إزالته في الخيوط بجدار خارجي مستقيم وموحد.
الاتحاد الأوروبي- في حالة الاضطراب الخارجي ، تعوض السماكة المتزايدة على طول القطر الخارجي للأنبوب عن المعدن الذي تمت إزالته في الخيوط ذات التجويف المستقيم.
IEU- في حالة الانزعاج الداخلي والخارجي ، يتم زيادة السماكة على طول الجدران الداخلية والخارجية للأنبوب لتعويض المعدن الذي تم إزالته في الخيوط.
اتصال مترابطة
تتضمن وصلات الأدوات وصلات ملولبة.وهي تشمل خيوط API قياسية بالإضافة إلى خيوط مملوكة.يتم تحديد كل نوع من أنواع الاتصال المترابط عن طريق الخيوط لكل بوصة (TPI) وهو مستدق.تتضمن وصلات أداة API الشائعة (REG) ، كامل الثقب (FH) ، وتدفق داخلي (IF).
سمات
المعايير
API RP 5A5 - تحدد هذه المواصفة القياسية الدولية المتطلبات وتقدم توصيات للفحص الميداني واختبار البضائع الأنبوبية لبلد النفط (OCTG).تغطي هذه المواصفة القياسية الدولية الممارسات والتقنيات الشائعة الاستخدام في التفتيش الميداني ؛ومع ذلك ، قد تكون بعض الممارسات مناسبة أيضًا لعمليات التفتيش على المطاحن.
مواصفات أنبوب الحفر:
| حجم OD | اسمى، صورى شكلى، بالاسم فقط وزن |
احسب الوزن | صف دراسي | سماكة | شكل سميك (انظر الملاحظة) | |||
| في. | مم | رطل / قدم | كجم / م | في. | مم | |||
| 2 3/8 | 60.3 | 6.65 | 6.26 | 9.32 | E ، X ، G ، S. | 0.280 | 7.11 | الاتحاد الأوروبي |
| 2 7/8 | 73.0 | 10.4 | 9.72 | 14.48 | E ، X ، G ، S. | 0.362 | 9.19 | الاتحاد الأوروبي ، IU |
| 3 1/2 | 88.9 | 9.50 | 8.81 | 13.12 | ه | 0.254 | 6.45 | الاتحاد الأوروبي ، IU |
| 3 1/2 | 88.9 | 13.30 | 12.31 | 18.34 | E ، X ، G ، S. | 0.368 | 9.35 | الاتحاد الأوروبي ، IU |
| 3 1/2 | 88.9 | 15.50 | 14.63 | 21.79 | ه | 0.449 | 11.40 | الاتحاد الأوروبي ، IU |
| 3 1/2 | 88.9 | 15.50 | 14.63 | 21.79 | X ، G ، S. | 0.449 | 11.40 | الاتحاد الأوروبي ، IEU |
| 4 | 101.6 | 14.00 | 12.93 | 19.26 | E ، X ، G ، S. | 0.330 | 8.38 | الاتحاد الأوروبي ، IU |
| 4 1/2 | 114.3 | 13.75 | 12.24 | 18.23 | ه | 0.271 | 6.88 | الاتحاد الأوروبي ، IU |
| 4 1/2 | 114.3 | 16.60 | 14.98 | 22.31 | E ، X ، G ، S. | 0.337 | 8.56 | الاتحاد الأوروبي ، IEU |
| 4 1/2 | 114.3 | 20.00 | 18.69 | 27.84 | E ، X ، G ، S. | 0.430 | 10.92 | الاتحاد الأوروبي ، IEU |
| 5 | 127.0 | 16.25 | 14.87 | 22.15 | X ، G ، S. | 0.296 | 7.52 | IU |
| 5 | 127.0 | 19.50 | 17.93 | 26.71 | ه | 0.362 | 9.19 | IEU |
| 5 | 127.0 | 19.50 | 17.93 | 26.71 | X ، G ، S. | 0.362 | 9.19 | الاتحاد الأوروبي ، IEU |
| 5 | 127.0 | 25.60 | 24.03 | 35.79 | ه | 0.500 | 12.70 | IEU |
| 5 | 127.0 | 25.60 | 24.03 | 35.79 | X ، G ، S. | 0.500 | 12.70 | الاتحاد الأوروبي ، IEU |
| 5 1/2 | 139.7 | 21.90 | 19.81 | 29.51 | E ، X ، G ، S. | 0.361 | 9.17 | IEU |
| 5 1/2 | 139.7 | 24.70 | 22.54 | 33.57 | E ، X ، G ، S. | 0.415 | 10.54 | IEU |
