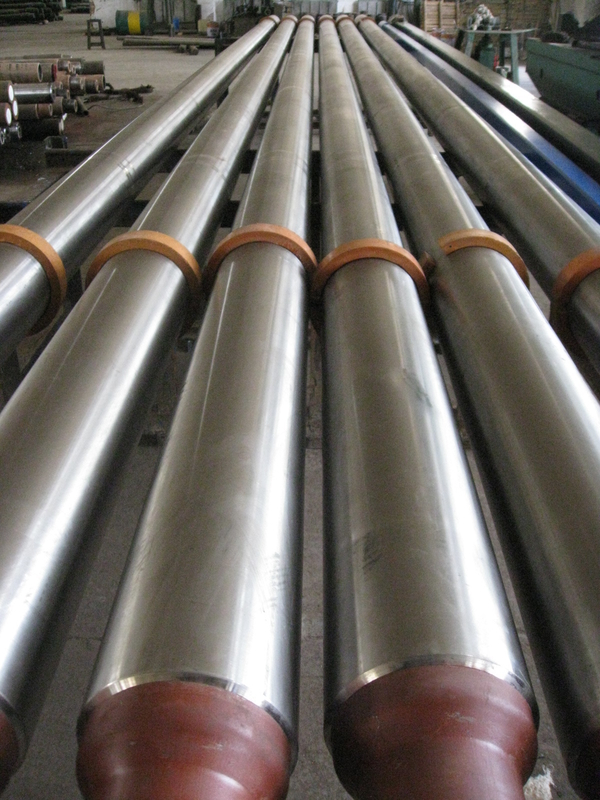

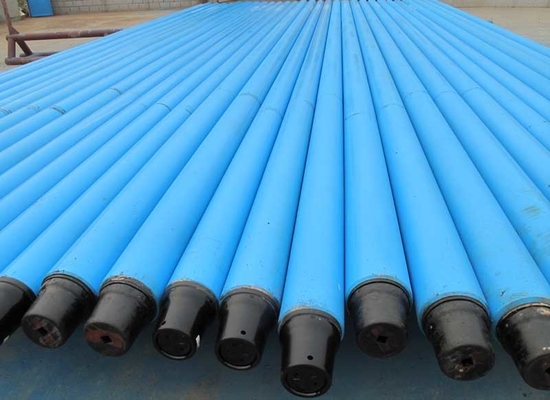

تفاصيل المنتج:
|
| اسم المنتج: | حفر طوق | نوع موضوع: | NC38 |
|---|---|---|---|
| التطوير التنظيمي: | 120.7 | طول: | 9150 |
| بطاقة تعريف: | 50.8 | صناعة: | حفر حقول النفط |
| إبراز: | طوق حفر غير مغناطيسي,طوق أنبوب الحفر 9150 مم,أطواق حفر حقول النفط المثقاب |
||
أطواق مثقاب ذات ياقة حفر ، أطواق مثقاب غير مغناطيسية ، أطواق مثقاب قصيرة طول 9150 مم
أطواق الحفر: أطواق حفر عادية ، وأطواق مثقاب ، وأطواق حفر غير مغناطيسية ، وأطواق حفر قصيرة وأطواق حفر ذات أخاديد منزلقة.
مواصفات المنتج
Ф79 طوق المثقاب 89 طوق المثقاب 105 طوق المثقاب 121 طوق المثقاب Ф146 طوق المثقاب 159 طوق المثقاب Ф165 طوق المثقاب Ф178 طوق المثقاب 203 طوق المثقاب 229.
وصف المنتج
مصنوعة من الفولاذ المدلفن أو المطروق AISI4145H الكروم والموليبدينوم ، يتم التحكم في التركيب الكيميائي ومحتوى العناصر النزرة بشكل فعال.
وفقًا لشكل وطوق الحفر ، يتم تقسيمه إلى ثلاثة أشكال:
النوع أ (أسطواني): مصنوع من سبائك الصلب العادية ، والمقطع العرضي لجسم الأنبوب عبارة عن أطواق حفر مستديرة من الداخل والخارج.
النوع B (حلزوني): هو طوق حفر مصنوع من سبائك الصلب العادي وله أخدود حلزوني على سطح الأنبوب.
النوع C (نوع غير مغناطيسي): مصنوع من سبائك الفولاذ المقاوم للصدأ مع نفاذية مغناطيسية منخفضة للغاية ، والمقطع العرضي لجسم الأنبوب عبارة عن طوق حفر دائري من الداخل والخارج.
التطبيق الرئيسي
أحد المكونات الأكثر أهمية في سلسلة الحفر ، لديه وظيفة توفير ضغط الحفر لقمة الحفر وتحسين صلابة سلسلة الحفر.
تم تصنيع هذا المنتج وفقًا لمعيار SY / T5144-1997 أو وفقًا لـ API SPEC.7-1.
طوق المثقب هو أحد سلسلة منتجات شركتنا.تتم معالجة هذا النوع من طوق الحفر بثلاثة أخاديد لولبية لليد اليمنى على السطح الأسطواني الخارجي لطوق الحفر المستدير ، مما يقلل من منطقة التلامس مع جدار البئر ومقاومة الدوران ، والتي يمكن أن تمنع بشكل فعال فرق الضغط من الالتصاق.طوق الحفر العادي في النموذج أخف بحوالي 4٪ ، وشكل كلا الطرفين مشابه لطوق المثقاب المستدير.
طوق حفر غير مغناطيسي
أطواق الحفر غير المغناطيسية مصنوعة من سبائك الفولاذ منخفض الكربون N1310 ، والتي تم تشكيلها من خلال تحليل التركيب الكيميائي الصارم.تم اختبار الخواص الميكانيكية للمواد للتأكد من أن الصلابة والمتانة وقيمة التأثير ومقاومة التآكل تفي بالمعايير ، ولديها نفاذية مغناطيسية منخفضة وإمكانية تشغيل جيدة.
النفاذية المغناطيسية (شدة المجال المغناطيسي = 1 × 105/4 نانومتر)
القيمة القصوى: 1.010
متوسط القيمة: μr ≤ 1.005
تدرج المجال المغناطيسي: (نقطة ساخنة)
القيمة القصوى: B 0.05
أطواق المثقاب ذات الفتحات المنزلقة وفتحات المصعد
عند معالجة أخاديد المصعد وحزوز الانزلاق على السطح الخارجي لنهاية الخيط الداخلي لأطواق الحفر العادية وأطواق المثقاب ، ليس من الضروري رفع الوصلات القصيرة وانزلاقات الأمان عند التعثر.تتوافق أبعاد فتحة المصعد وفتحة الانزلاق مع معيار API Spec7-1 ، ويكون حزام التآكل لطوق الحفر اختياريًا.
طوق حفر قصير
الاستخدامات: تستخدم أطواق الحفر القصيرة بشكل أساسي لضبط موضع أدوات الحفر السفلية وتحسين وظائف أدوات الحفر السفلية.
الميزات: خواصه الميكانيكية هي نفس خواص أطواق الحفر لكن طوله أقصر ويمكن تحديده حسب المتطلبات
حفر طوق
| تخصيص | التطوير التنظيمي | بطاقة تعريف | طول | نوع موضوع |
| 3-1 / 8 " | 79.4 ملم | 31.8 ملم | 9150 ملم | NC23 |
| 3-1 / 2 " | 88.9 ملم | 38.1 ملم | 9150 ملم | NC26 |
| 4-1 / 8 " | 104.8 ملم | 50.8 ملم | 9150 ملم | NC31 |
| 4-3 / 4 " | 120.7 ملم | 50.8 ملم | 9150 ملم | NC38 |
| 5 " | 127 ملم | 57.2 ملم | 9150 ملم | NC38 |
| 6 " | 152.4 ملم | 57.2 ملم | 9150 ملم | NC40 |
| 6-1 / 4 " | 158.8 ملم | 57.2 ملم | 9150 ملم | NC46 |
| 6-1 / 4 " | 158.8 ملم | 71.4 ملم | 9150 ملم | NC46 |
| 6-1 / 2 " | 165.1 ملم | 57.2 ملم | 9150 ملم | NC46 |
| 6-1 / 2 " | 165.1 ملم | 71.4 ملم | 9150 ملم | NC46 |
| 6-3 / 4 " | 171.4 ملم | 71.4 ملم | 9150 ملم | NC50 |
| 7 " | 177.8 ملم | 71.4 ملم | 9150 ملم | NC50 |
| 7-1 / 4 " | 184.2 ملم | 71.4 ملم | 9150 ملم | NC50 |
| 7-3 / 4 " | 196.8 ملم | 71.4 ملم | 9150 ملم | NC50 |
| 8 " | 203.2 ملم | 71.4 ملم | 9150 ملم | NC50 |
| 8-1 / 4 " | 209.6 ملم | 71.4 ملم | 9150 ملم | 6-5 / 8REG |
طوق حفر غير مغناطيسي
| نطاق التطوير التنظيمي مم | قوة الغلة الآلام والكروب الذهنية | قوة تمديد الآلام والكروب الذهنية | استطالة | BH HB |
اختبار تأثير شاربي |
| 79.4 ～ 171.4 | ≥758 | ≥827 | ≥18 | ||
| 177.8 279.4 | ≥689 | ≥758 | ≥20 |
وظيفة طوق الحفر
يتم استخدام طوق الحفر لزيادة الوزن الذاتي لسلسلة الحفر لتوفير WOB أكبر لقمة الحفر وتسريع اللقطات.نظرًا لصلابته القوية واستقراره الجيد ، فإنه يلعب أيضًا دور تصحيح لقمة الحفر للحفاظ على مسار حفرة البئر.طوق المثقاب وطوق الحفر غير المغناطيسي عبارة عن أطواق حفر خاصة بين أطواق الحفر.يقوم طوق المثقاب بمعالجة ثلاثة أخاديد لولبية على السطح الأسطواني لطوق الحفر الكلي لتقليل منطقة التلامس لجدار البئر.يمكن أن يمنع طوق المثقاب بشكل فعال الضغط الضعيف والالتصاق.أطواق الحفر غير المغناطيسية تستخدم بشكل أساسي للمراقبة في عملية التنقيب عن النفط.
المعالجة الحرارية لطوق الحفر هي التبريد والتلطيف باستخدام تسخين تحريضي بتردد طاقة فريد.خلال هذه العملية ، يتم تدوير الأجزاء الفولاذية باستمرار للأمام وتسخينها بالتساوي.في عملية التبريد والتصلب ، يتم استخدام طريقة التبريد بالمياه النفاثة الداخلية والخارجية على شكل حلقة خصيصًا للحصول على قوة موحدة وعالية.بعد أن خضعت مادة طوق الحفر إلى معالجة حرارية كاملة الطول ، يمكن ضمان صلابة برينل لتكون من 285 إلى 341 عند 1 بوصة تحت سطح جسم الأنبوب.إنها مصنوعة من الفولاذ المدلفن أو المطروق AISI4145H الكروم والموليبدينوم ، و يتم استخدام طرق المعالجة الحرارية المناسبة لعمل طوق الحفر.يمكن لجميع الأطواق تلبية متطلبات الأداء الميكانيكي المنصوص عليها في المعيار.إجراءات الاختبار المثالية تضمن مؤشرات الجودة للمنتجات.
الأصناف الرئيسية التي تنتجها الشركة حاليا هي:
① أنواع مختلفة من سلسلة كيلي: كيلي ثنائي الاتجاه وثلاثة اتجاهات وأربعة اتجاهات وستة اتجاهات ؛
② أنبوب الحفر الموزون الكلي ، أنبوب الحفر الشامل غير الممغنط ؛
أطواق المثقاب: أطواق حفر عادية وأطواق مثقاب وأطواق حفر غير مغناطيسية وأطواق حفر قصيرة ؛
④ رفع وصلات ومحولات الجرو.
⑤ أدوات حفر صغيرة غير قياسية ؛
⑥ أدوات الحفر بدون خنادق وأنابيب الحفر والأقسام الفرعية للإنحراف ولقم الثقب الاتجاهي.
تُستخدم المنتجات في مجالات مختلفة مثل حقول النفط ، واستكشاف الفحم ، والجيولوجيا المائية ، وعبور الخنادق ، وما إلى ذلك ، ويمكنها أيضًا إصلاح أنابيب الحفر القديمة وأدوات الحفر مثل الخيوط.إذا كان لديك احتياجات ، يرجى الاتصال بنا!نرحب بالعملاء من ذوي الاحتياجات الخاصة للاتصال بنا للتفاوض!نتطلع إلى التعاون الصادق معك!
