أجهزة حفر آبار النفط JC40 JC50 JC70 275KN - 485KN

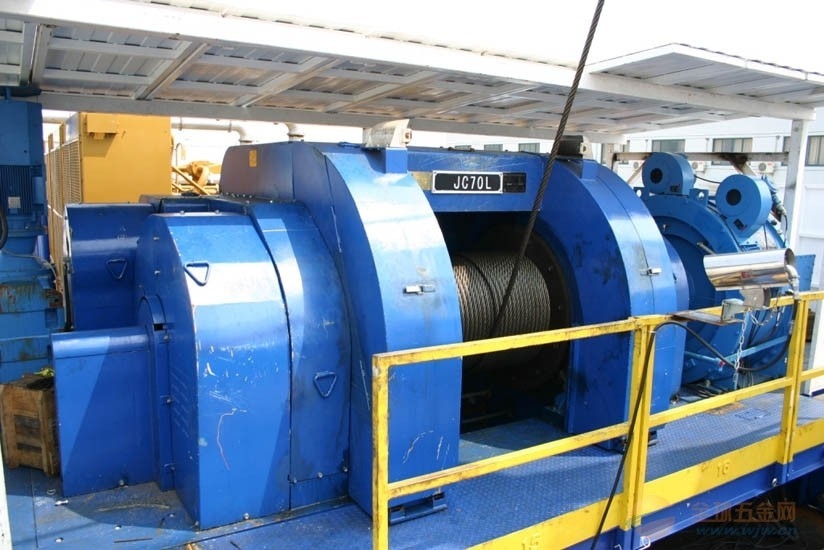

API Drawworks مكونات جهاز الحفر نوع JC40 JC50 JC70 Max Fastline Pull 275KN إلى 485KN

وصف المنتج

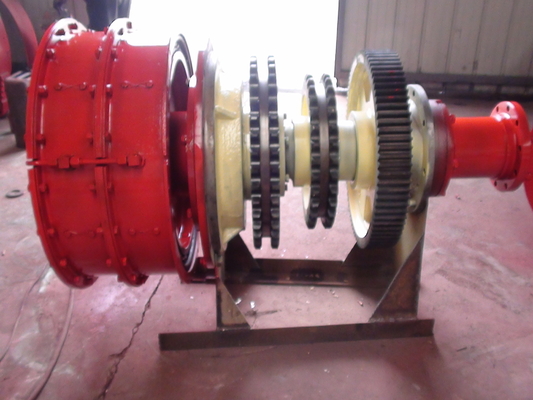

آلة السحب هي الجزء الأساسي لجهاز الحفر.إنها تستخدم بشكل أساسي لتغذية أدوات الحفر ، ورفع أو مد الصاري ، والقيام برحلات داخل وخارج أنبوب الحفر ، والتشغيل في عملية الغلاف وما إلى ذلك.

ميزات تقنية

رسم رمح كهربائي واحد:وهي تتألف من محركات AC أو DC ، ومخفضات تروس ، وفرامل قرصية هيدروليكية ، وإطار السحب ، وتجميع عمود الأسطوانة ، ومعدات تغذية البت الأوتوماتيكية ، ونظام التحكم في السحب. الوزن خفيف.يتم تشغيل عمود الأسطوانة بواسطة محرك كهربائي DC أو محرك كهربائي AC-VFD من خلال مخفض التروس (من الممكن أيضًا أن يقوم محركان بتشغيل مخفض التروس) ، والذي قد يحقق تعديل السرعة السلس في نطاق ~ 140 هرتز.استخدم ناقل الحركة المخفض السرعة ذي المرحلتين ، وكفاءة النقل عالية ، والاهتزاز صغير ، والضوضاء منخفضة ، وعمر الخدمة طويل ، والفرامل الرئيسية هي فرامل قرصية هيدروليكية ، والفرامل المساعدة هي فرامل ديناميكية أو فرامل إيتون. مجهز بأخدود حبل Lebus ، ويحتوي على كونترول رقمي مستقل AC-VFD ونظام التحكم الآلي للكمبيوتر.مما قد يحقق تغذية تلقائية للبت ، تتم مراقبة وتحليل عمليات التشغيل والحفر في الوقت الفعلي ، مما يحقق أفضل حفر.

■رسم سلسلة محرك DC:يتم تشغيله بواسطة محرك DC ، وله نوع فاصل أو هيكل من النوع المتكامل ؛تم تجهيز نهاية الأسطوانة عالية السرعة ، ونهاية السرعة المنخفضة للأسطوانة بقابض أنبوب هوائي مهواة.الفرامل الرئيسية هي فرامل قرصية هيدروليكية ، والفرامل المساعدة هي فرامل التيار الدوامة الكهرومغناطيسية.تزييت السلسلة عبارة عن زيت رقيق ، وتشحيم المحامل عبارة عن شحم / يتم تشكيل الأسطوانة باستخدام بستان حبل Lebus. يمكن تجهيز السحب بجهاز حفر أوتوماتيكي.

■رسم محرك ميكانيكي:تم تجهيز نهاية الأسطوانة عالية السرعة ، ونهاية السرعة المنخفضة للأسطوانة بقابض أنبوب هوائي مهواة. يتم إجبار حافات الفرامل (أو قرص الفرامل) على التبريد بواسطة المياه المتداولة ، ويتم تطبيق التبريد المتوسط ​​التردد على جنوط الفرامل (أو قرص الفرامل ) ، مما يجعل مقاومة ارتداء الأسطوانة جيدة وعمر الخدمة طويل. الفرامل الرئيسية هي فرامل قرصية هيدروليكية أو فرامل شريطية ، والفرامل المساعدة هي فرامل التيار الدوامي الكهرومغناطيسي أو فرامل EATON (مبردة بالماء أو مبردة بالهواء). هي القابض ذو الأسنان الخيطية المطوية ، وتحول التروس هو أسطوانة الهواء أو القابض الأنبوبي الهوائي ، سهل.تشغيل بسيط وموثوق. تم تشكيل الأسطوانة باستخدام أخدود حبل Lebus.يمكن تجهيز آلة السحب بجهاز حفر أوتوماتيكي.

المعايير الفنية
